宝马新5系G68后排水晶灯安装说明书

慧聪汽服网 https://www.qichehc.com 2024-08-05 出处:云达科技 责任编辑:HC2

后门板拆装方法

宝马新5系G68后排水晶灯安装说明书

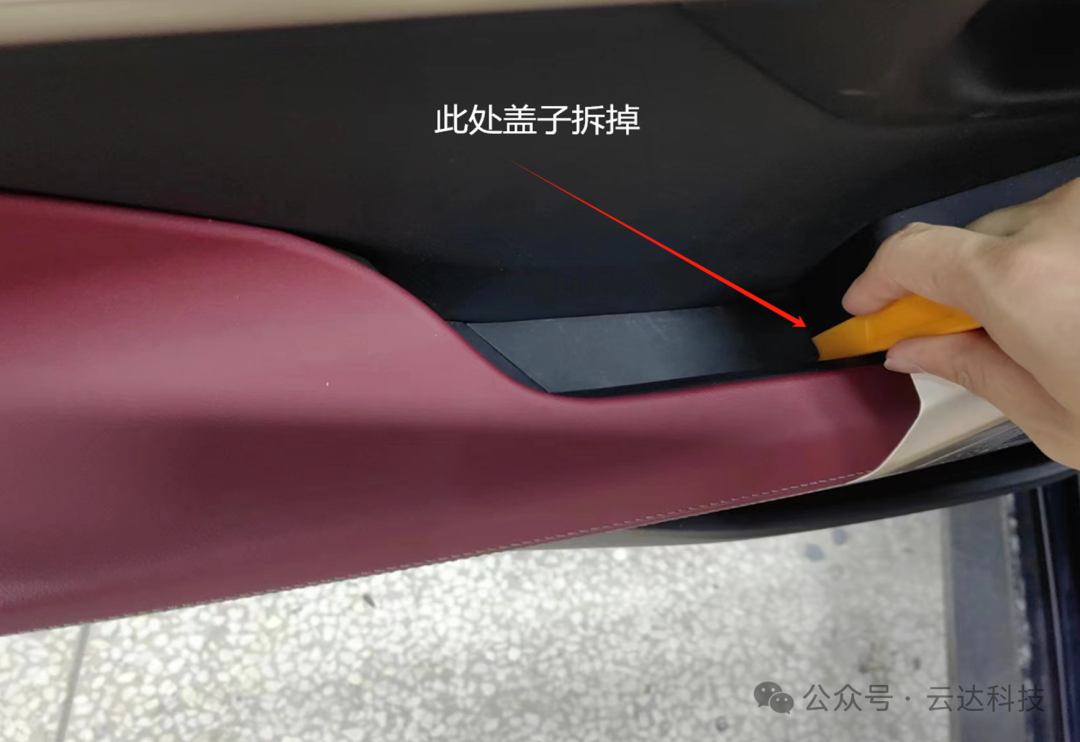

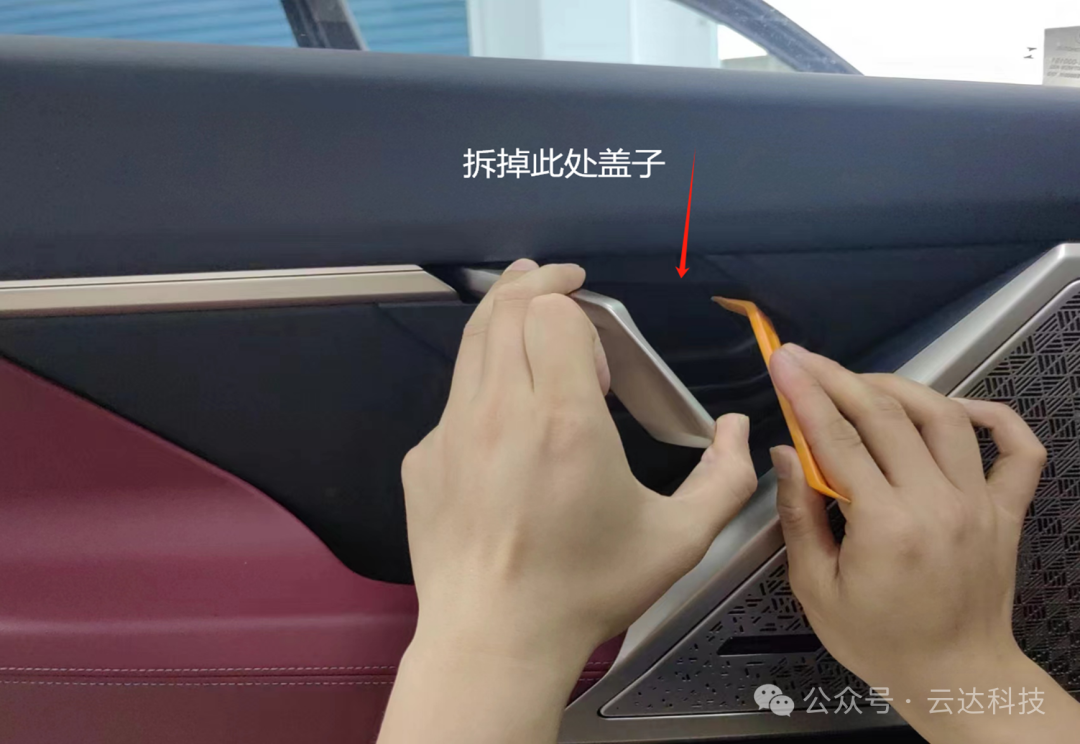

翘开此盖板

宝马新5系G68后排水晶灯安装说明书

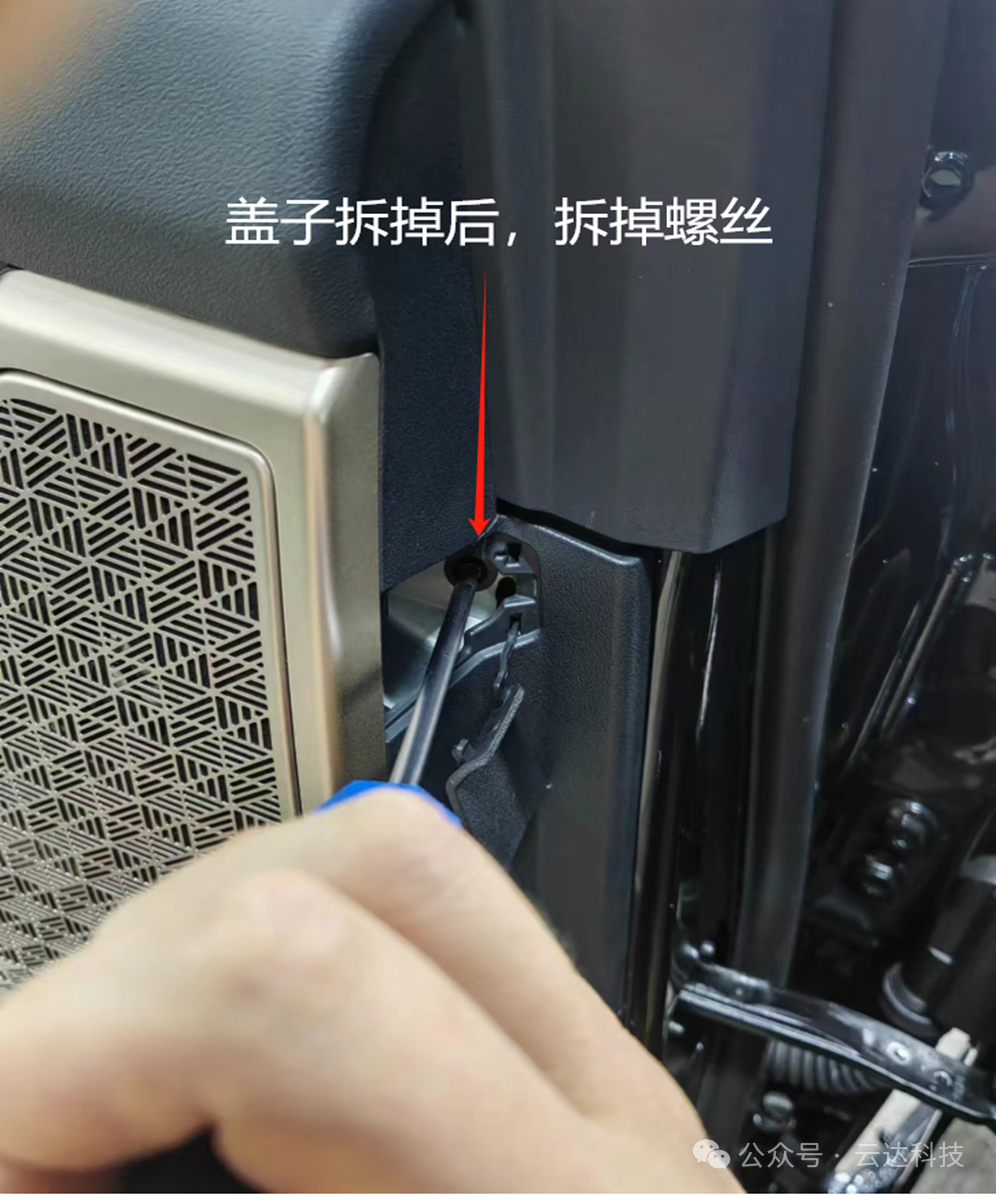

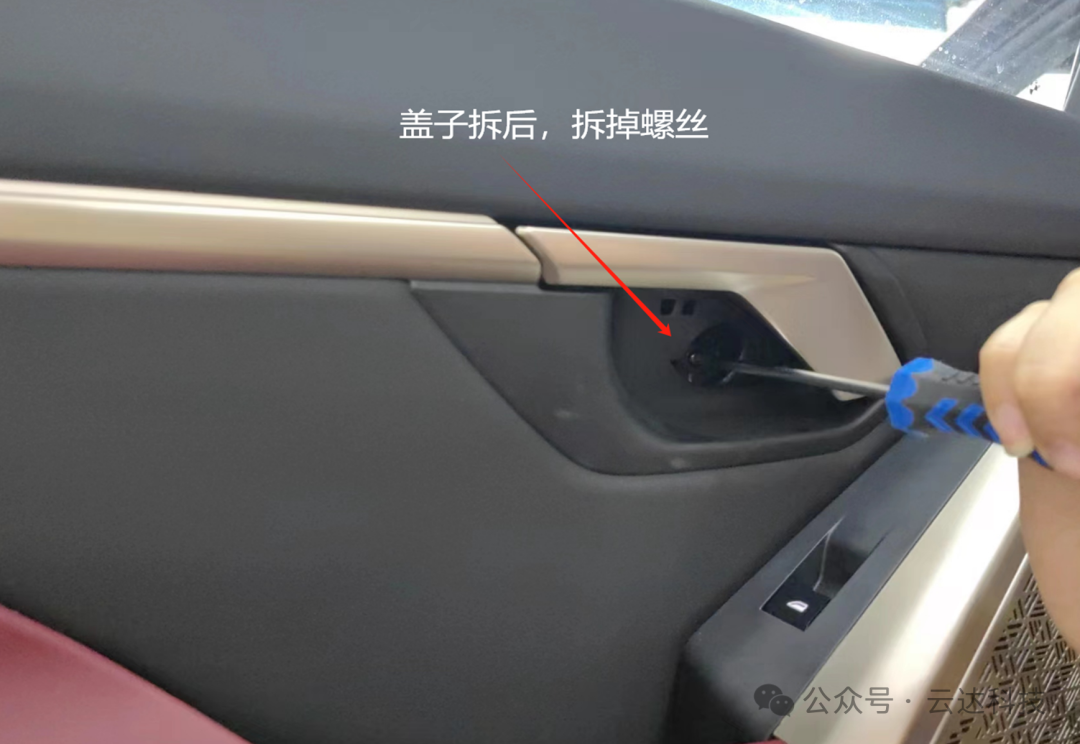

拆掉螺丝

宝马新5系G68后排水晶灯安装说明书

撬开拉手装饰板,并拆掉螺丝、

宝马新5系G68后排水晶灯安装说明书

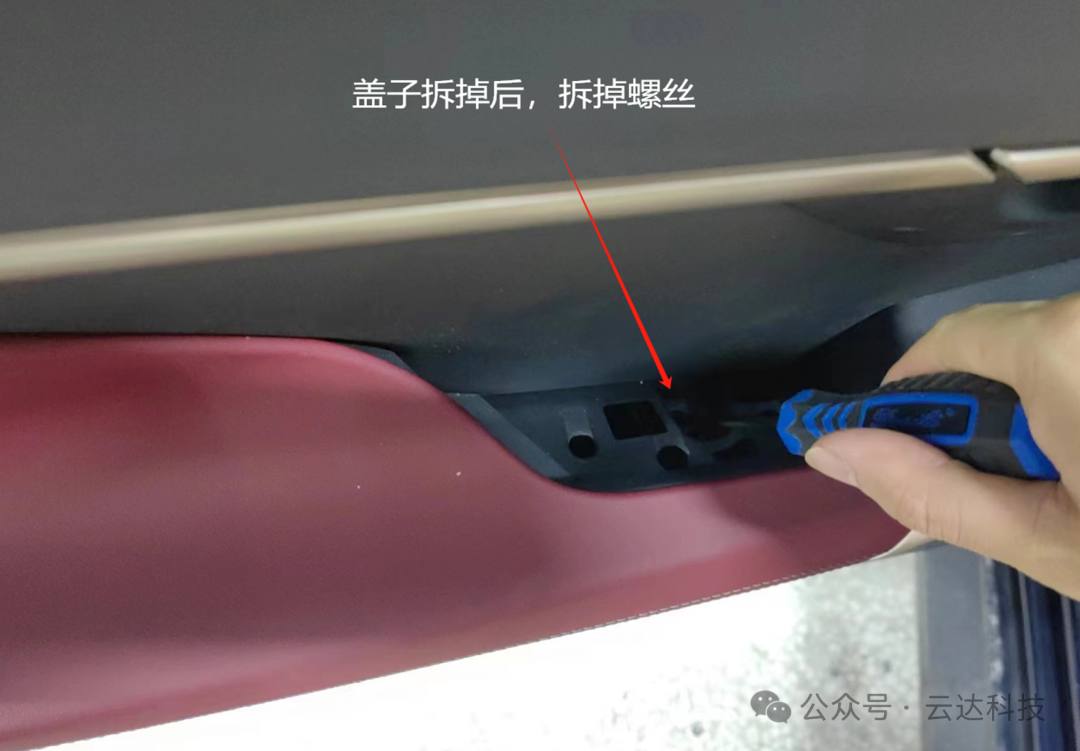

拆掉扶手装饰盖和螺丝

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

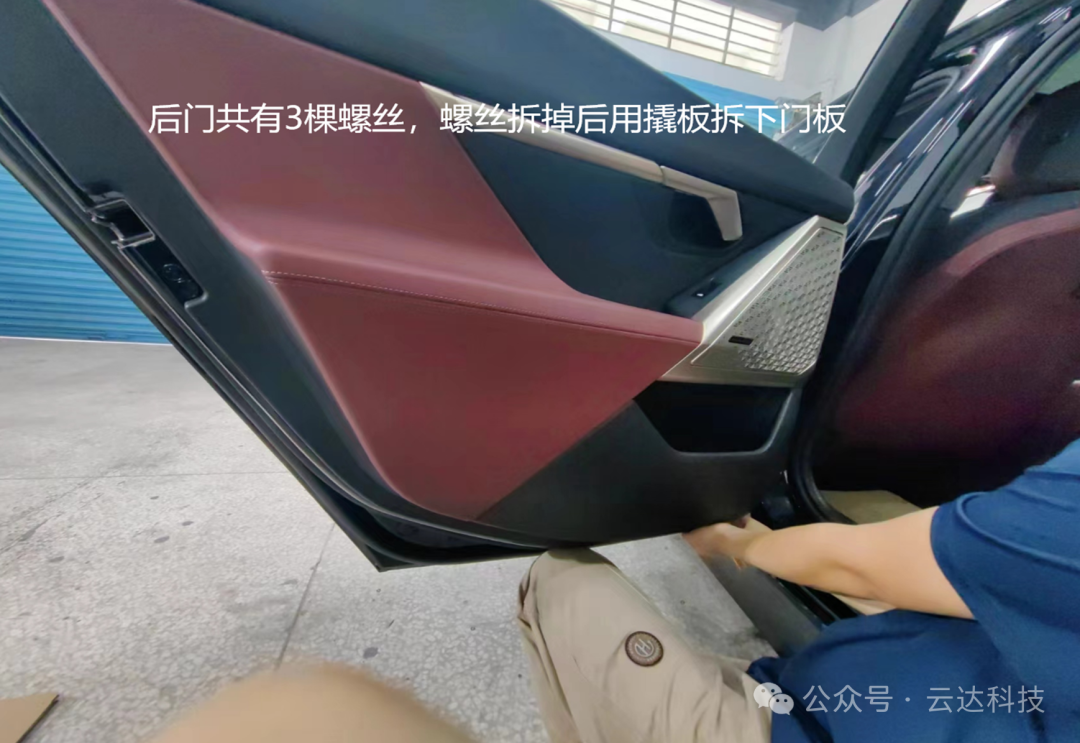

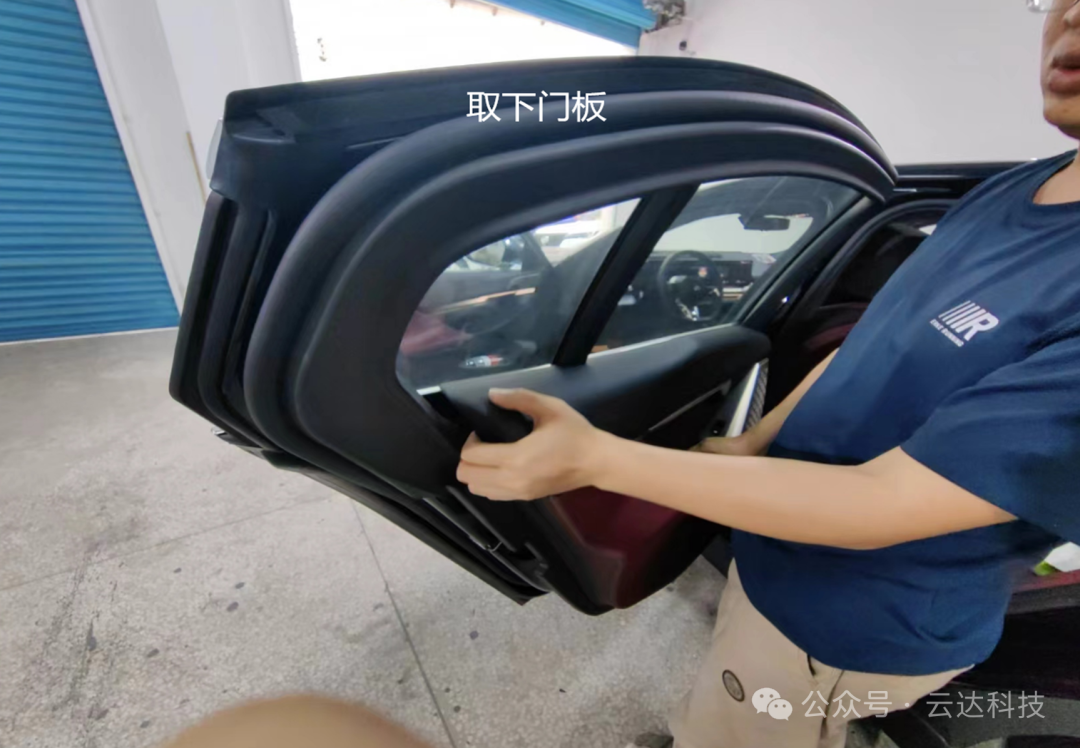

后门共3颗螺丝拆掉后把门板拆下来

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

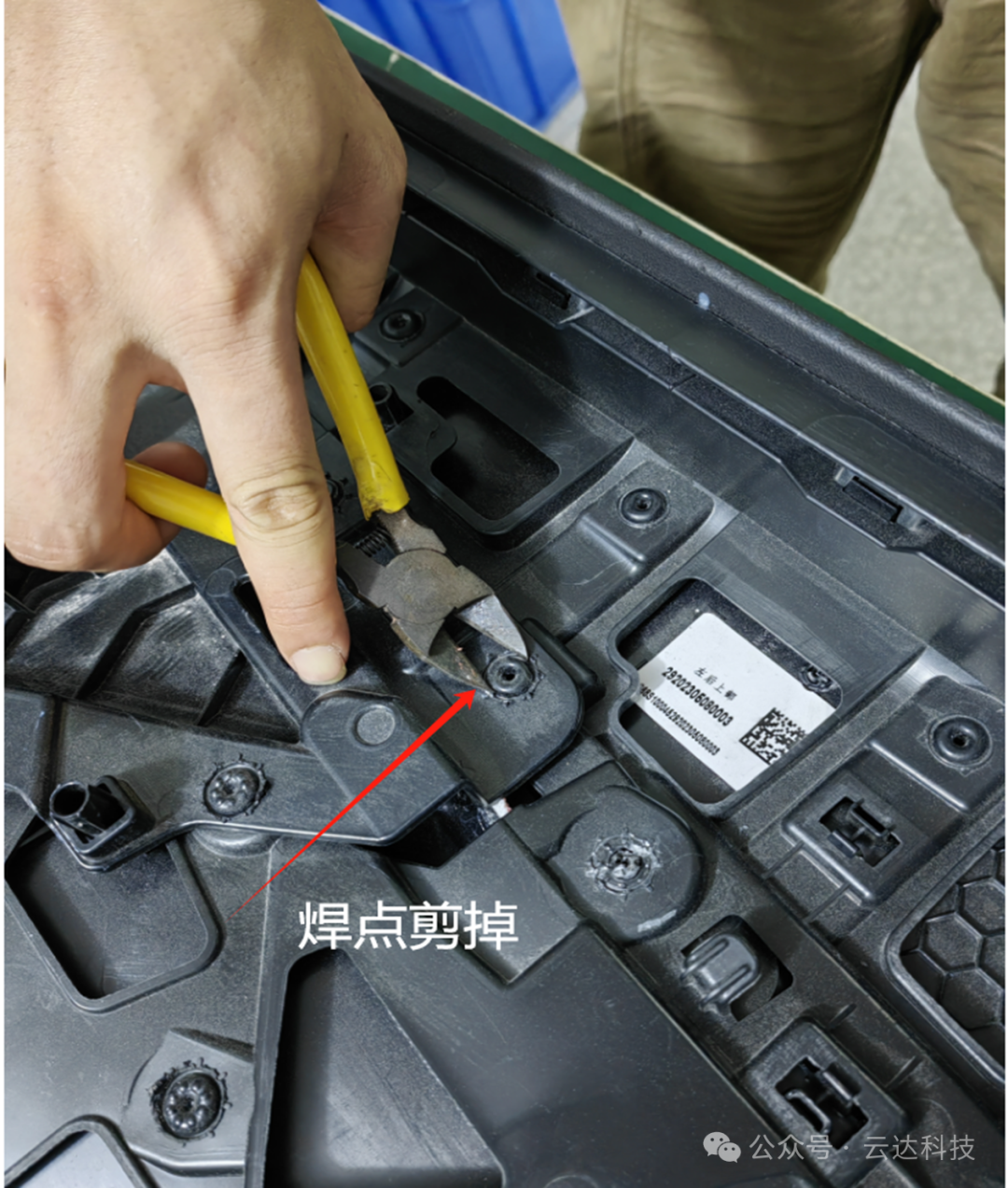

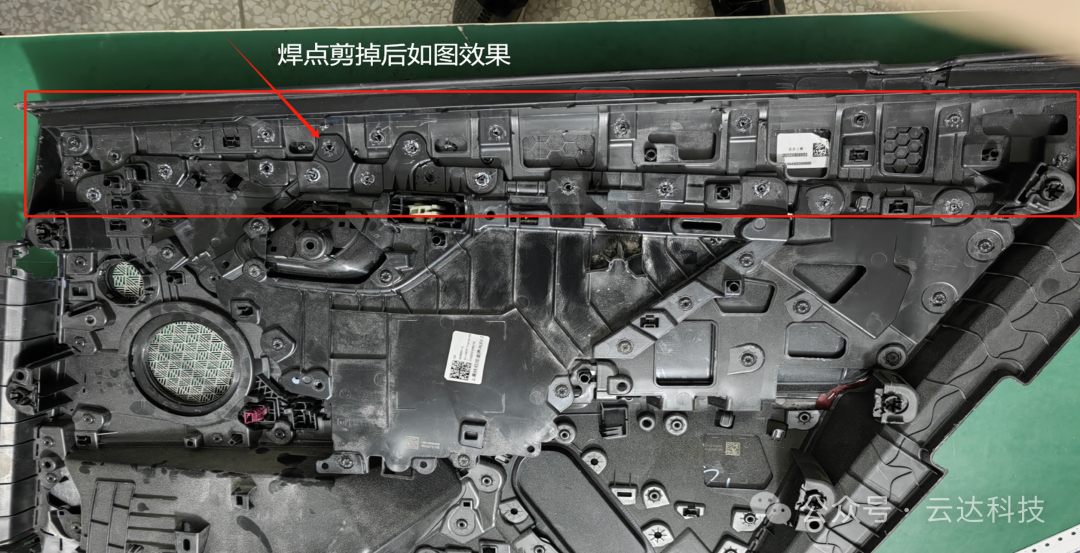

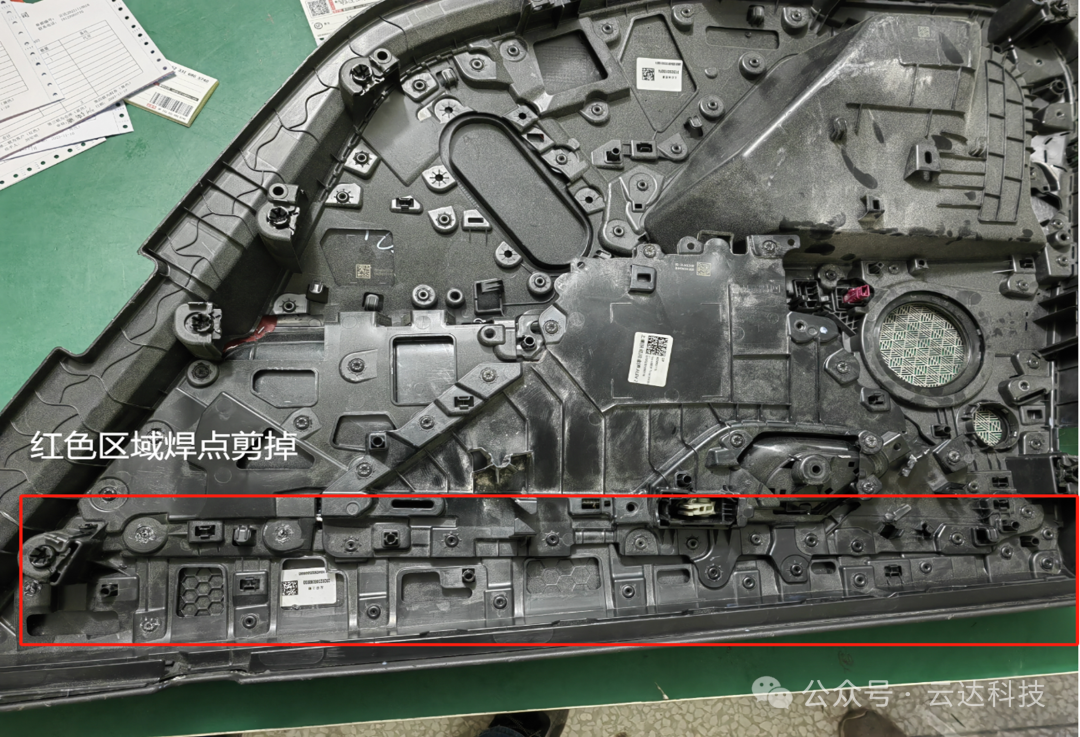

门板拆下来后,把红色区域焊点剪掉

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

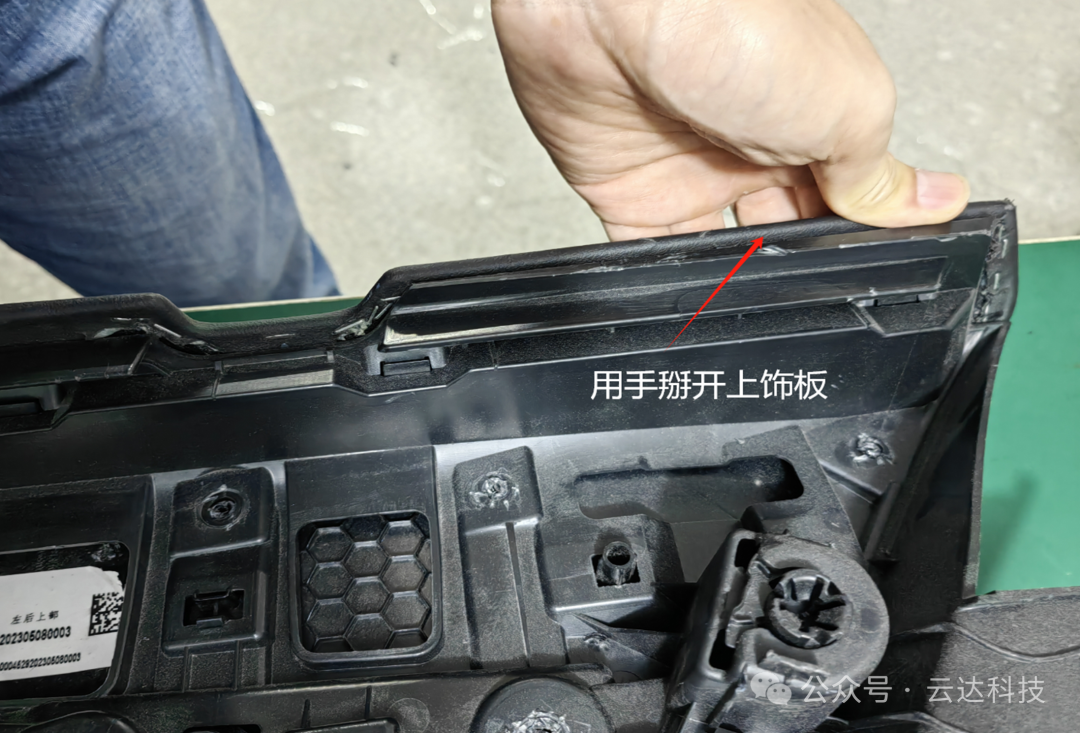

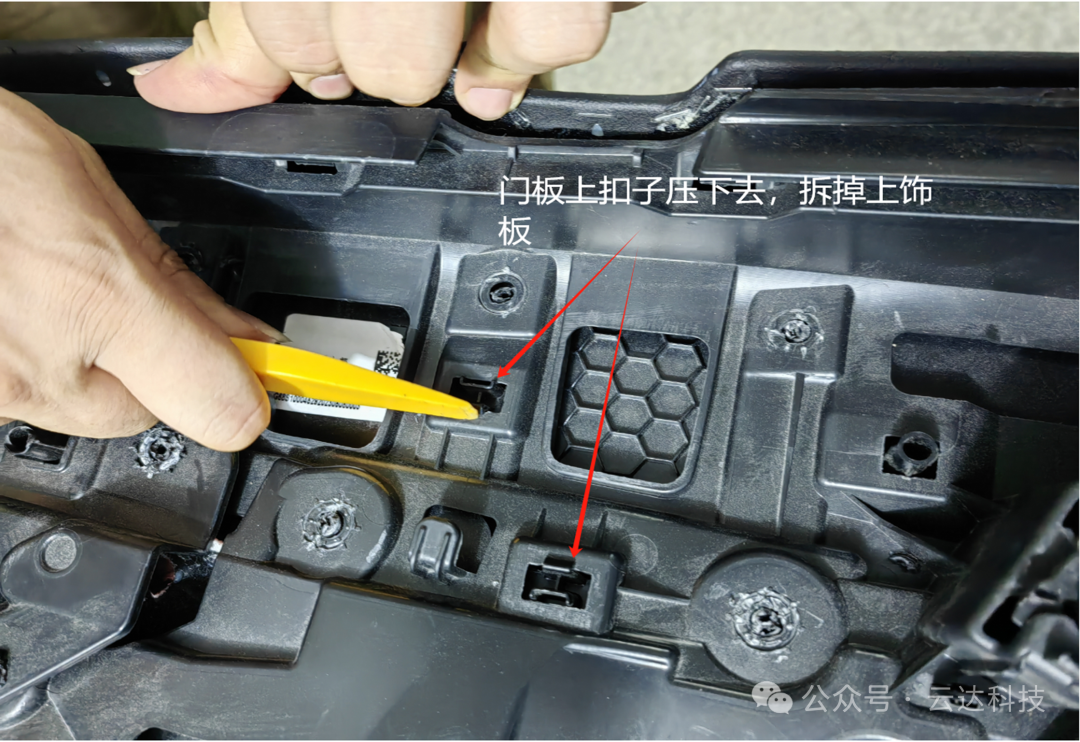

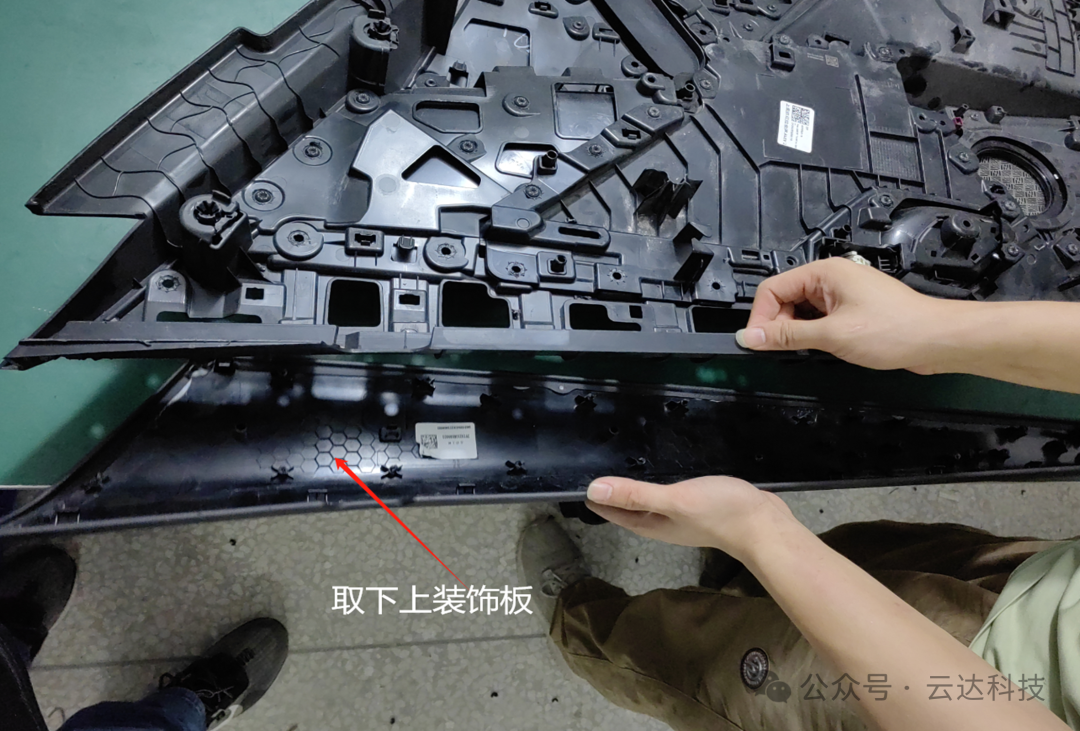

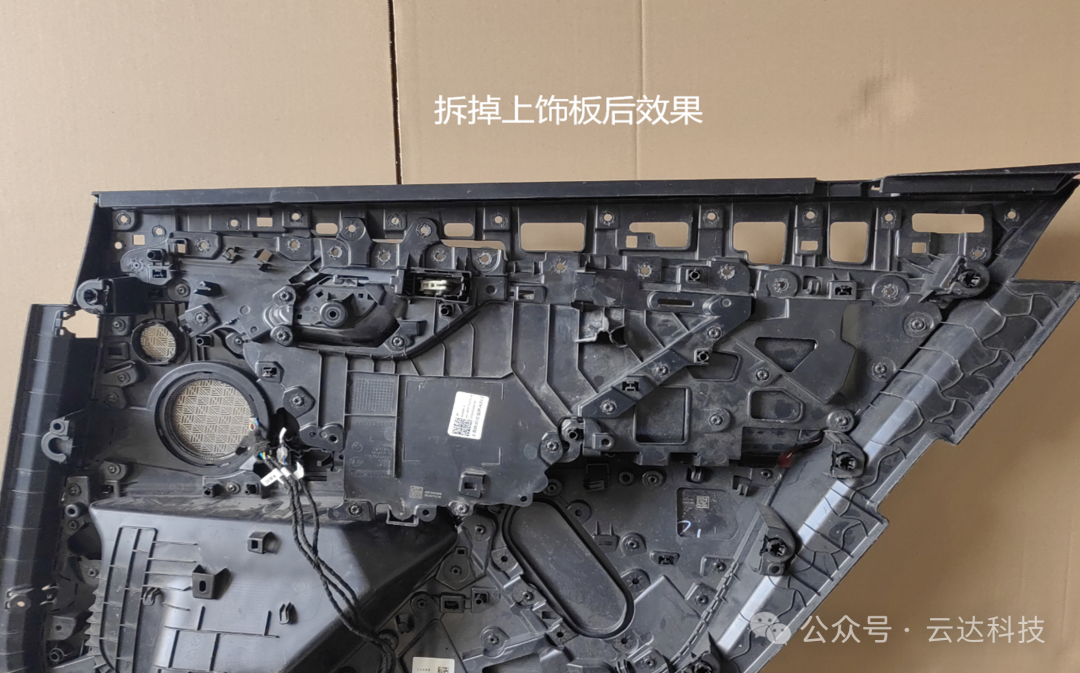

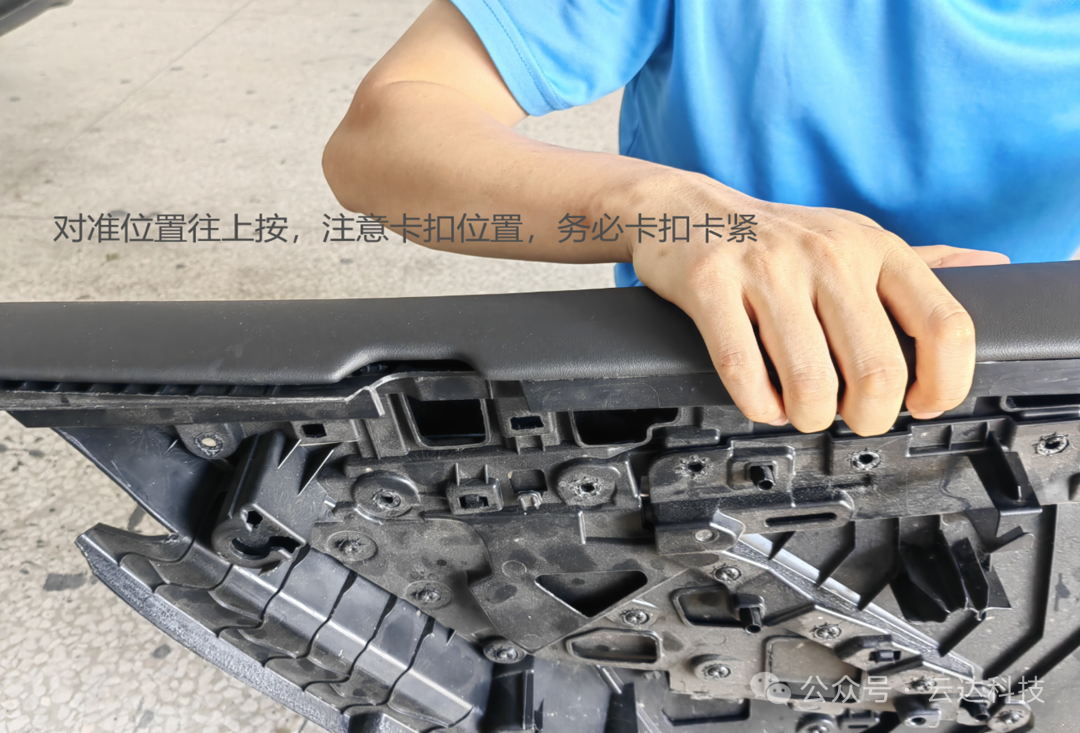

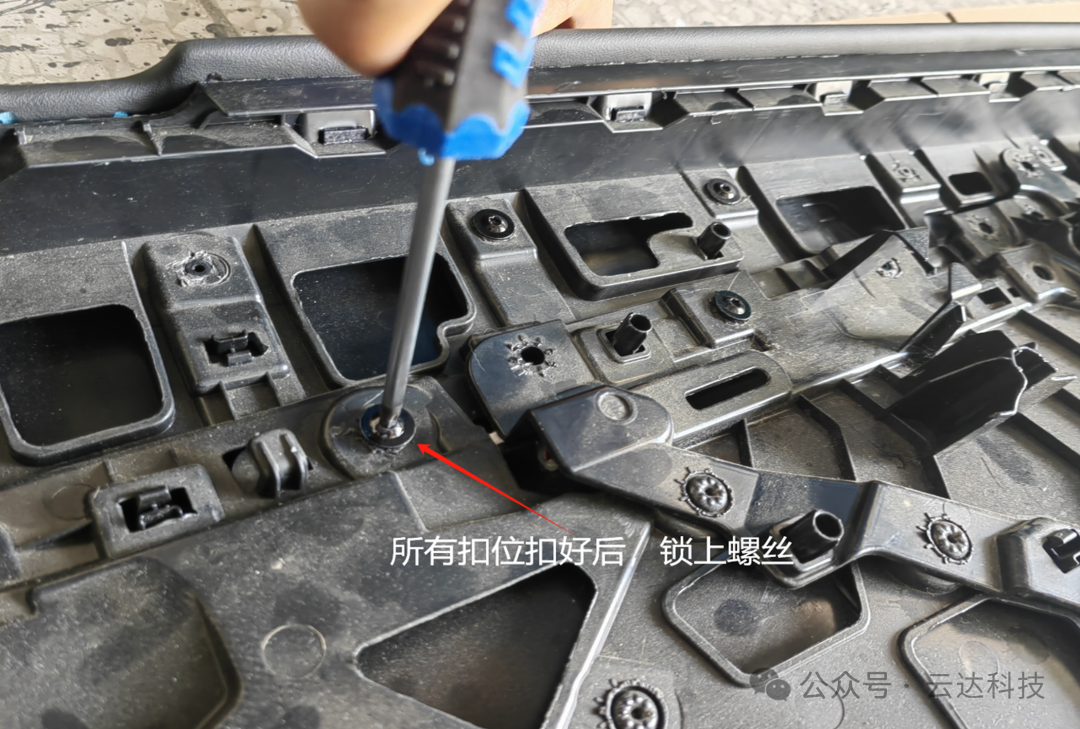

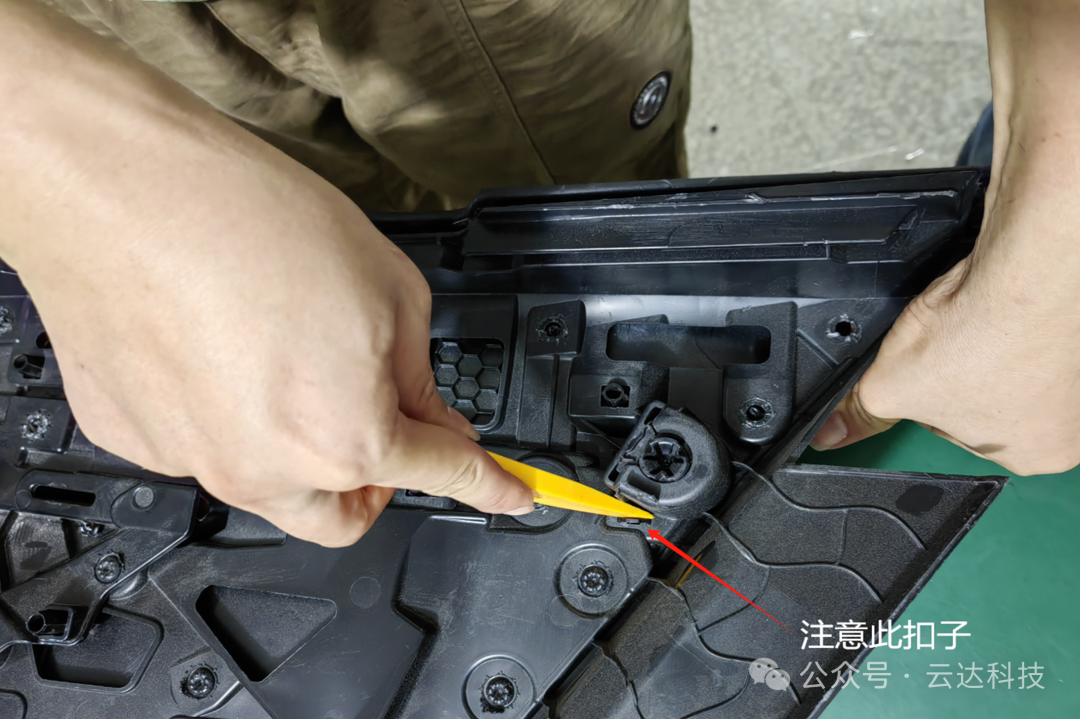

拆掉上装饰板,步骤如下

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

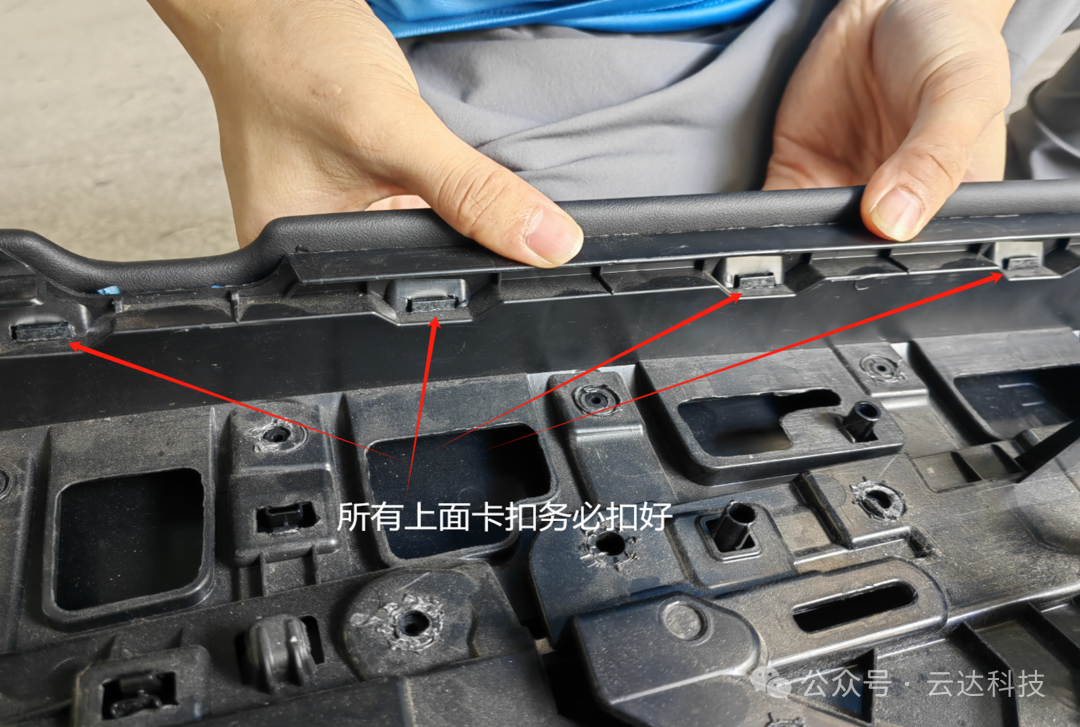

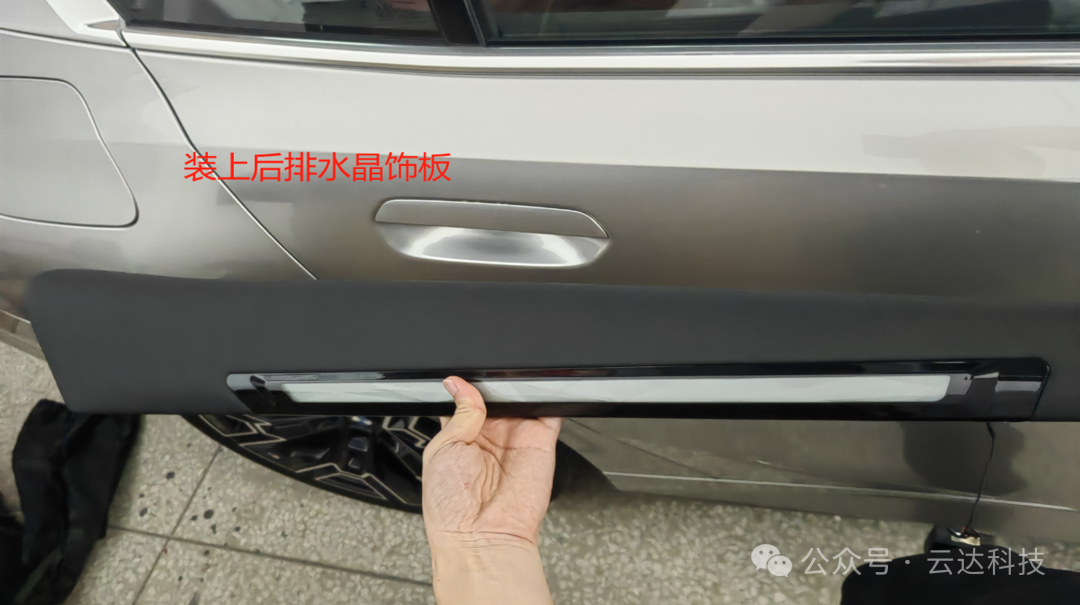

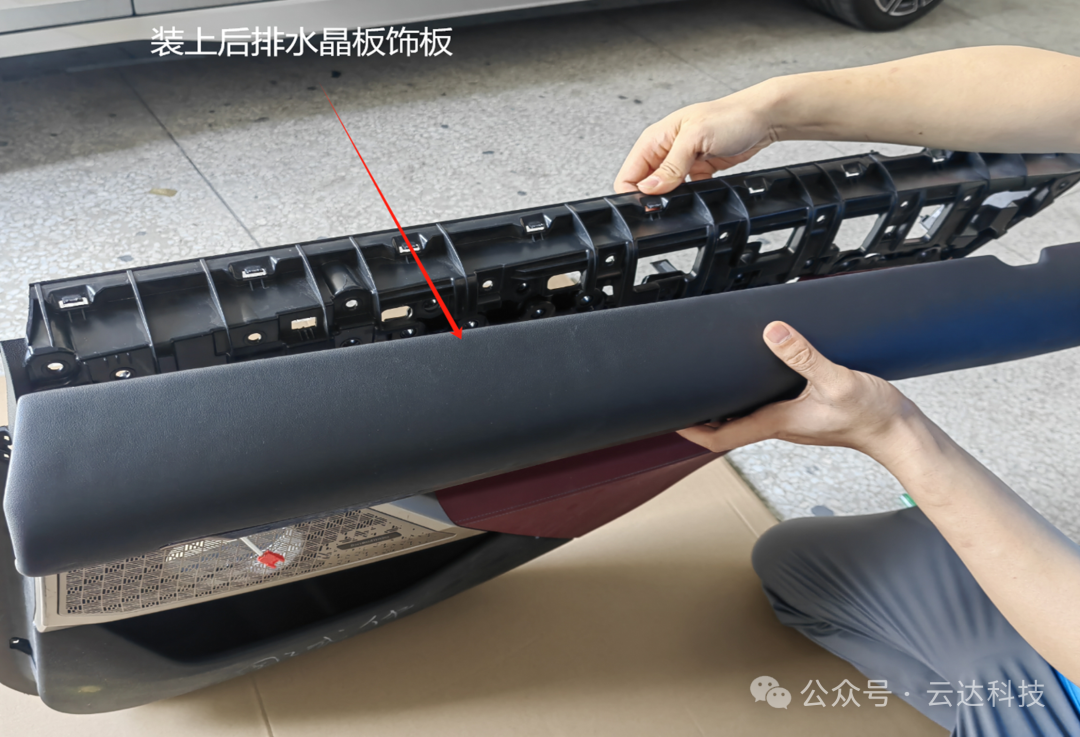

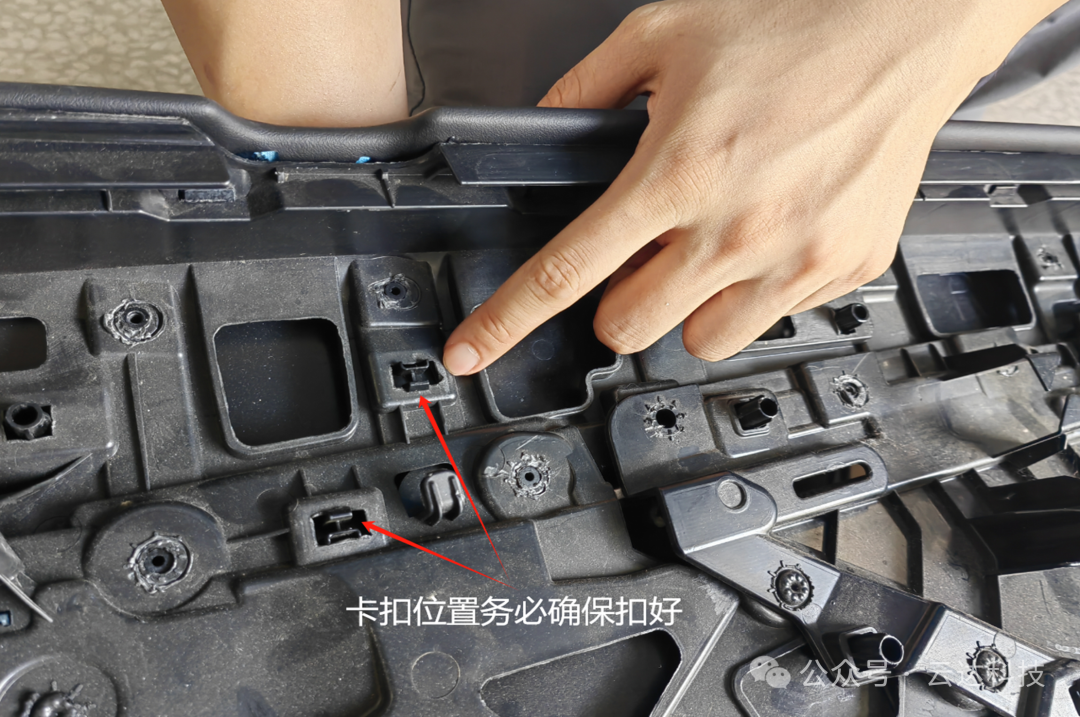

水晶饰板安装

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

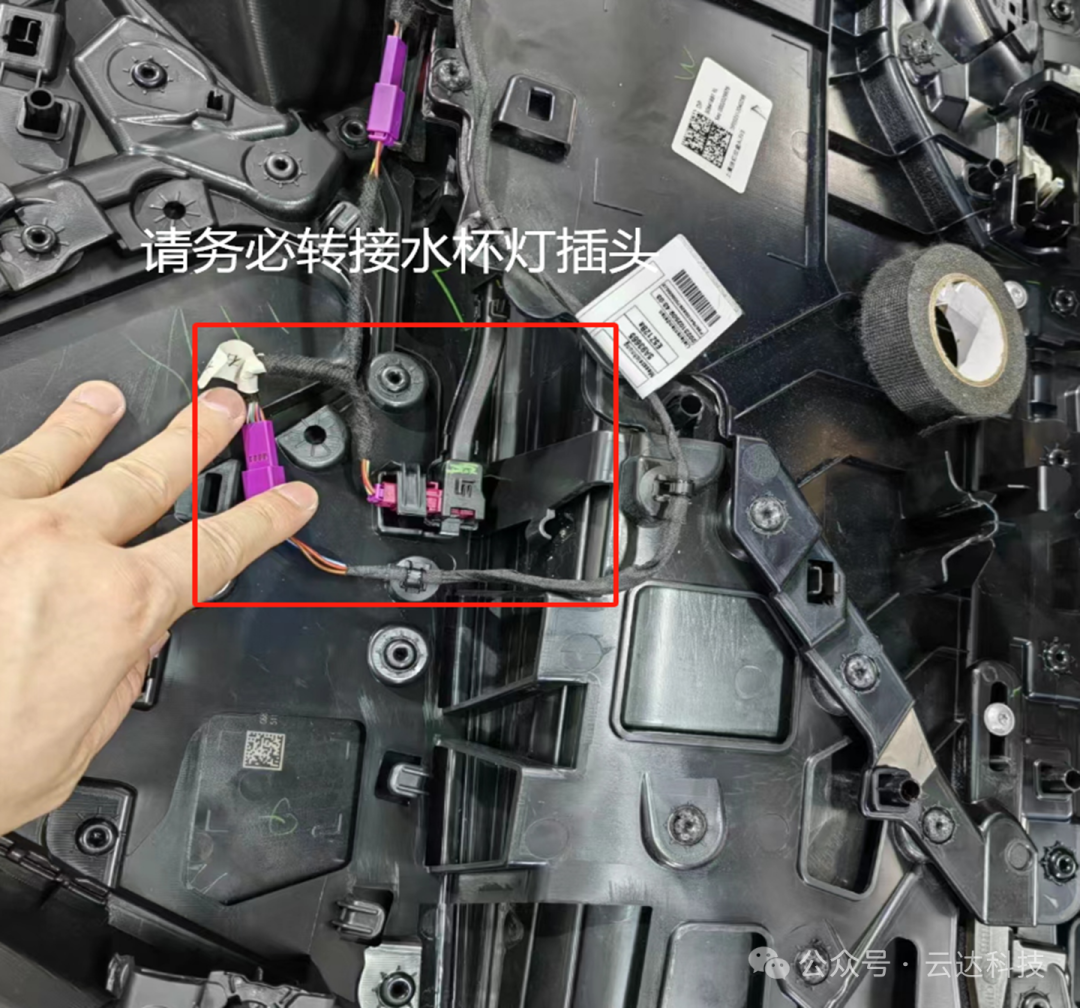

装上控制盒,固定好后,装上门板

宝马新5系G68后排水晶灯安装说明书

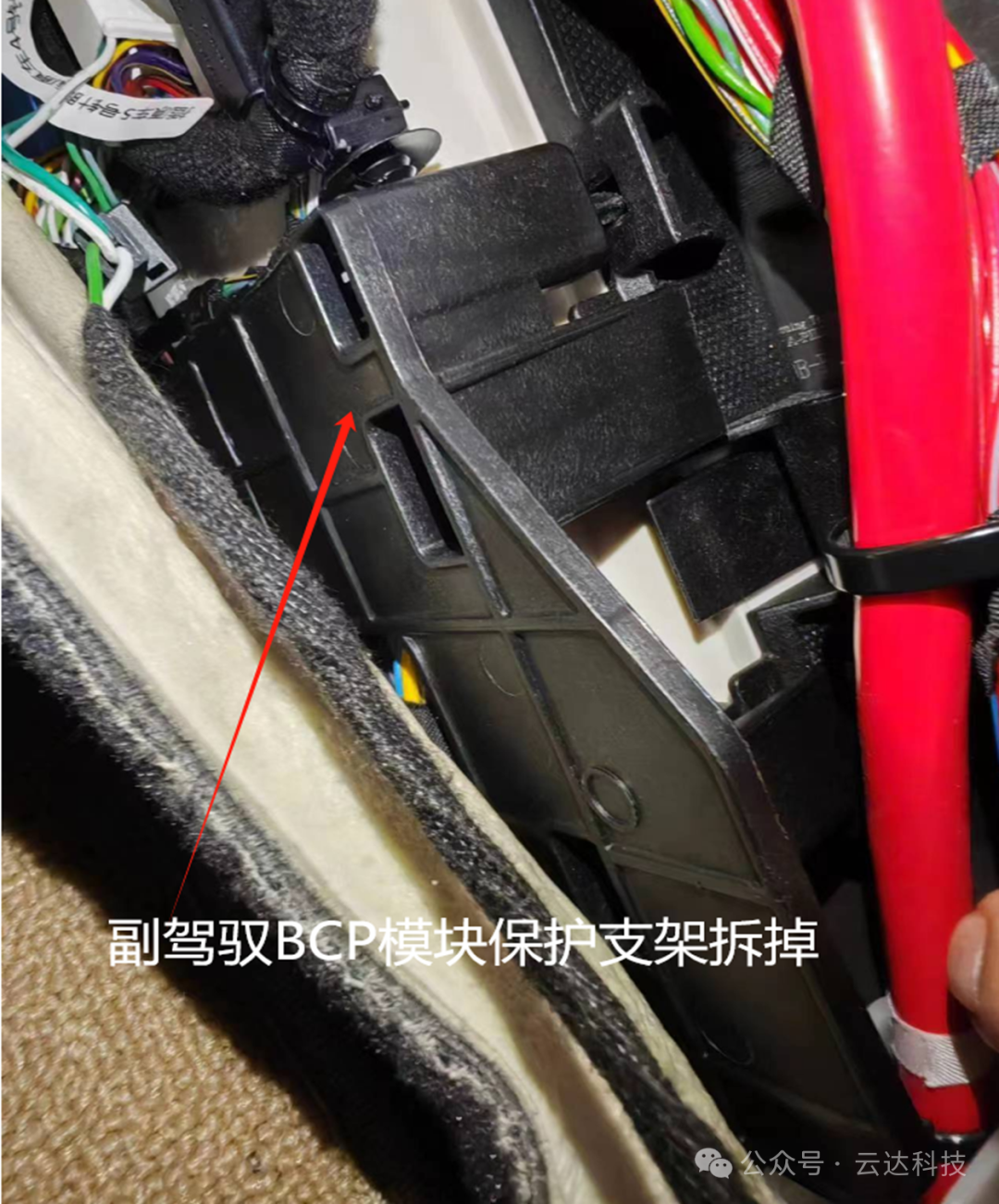

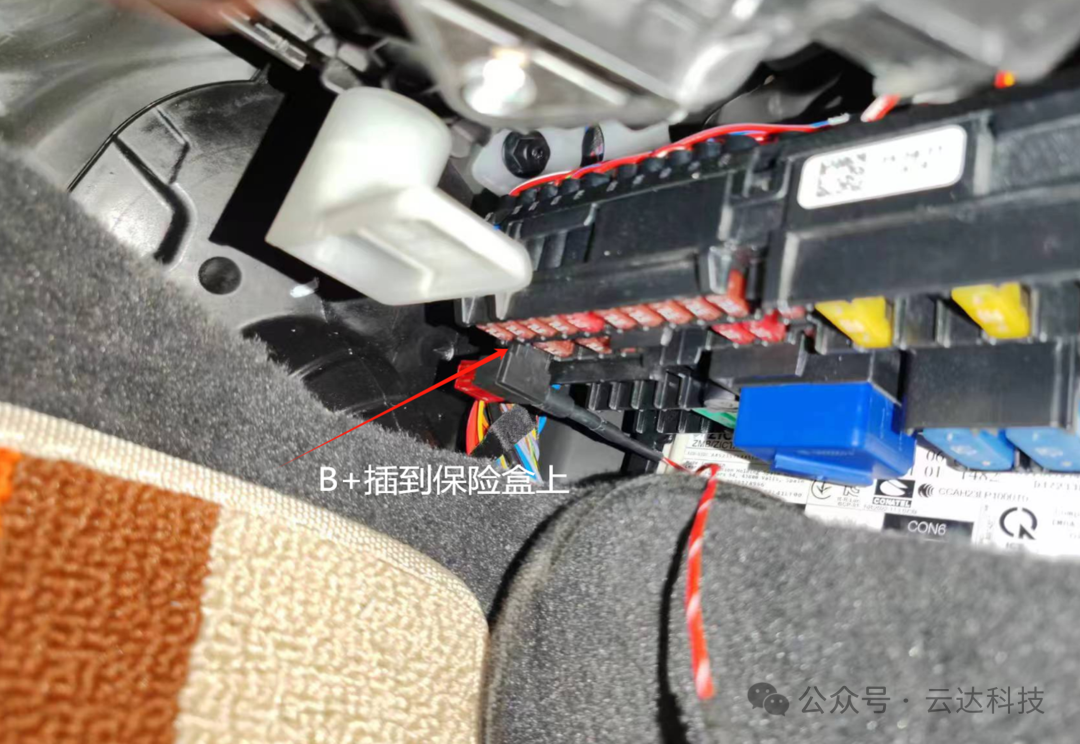

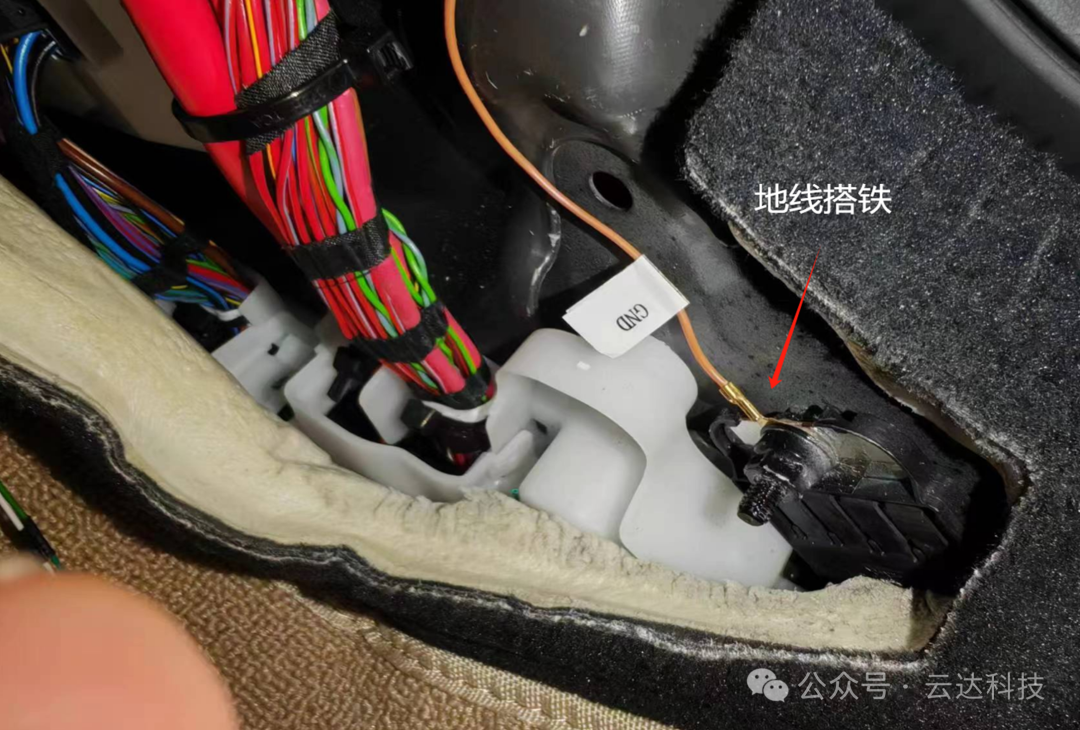

主控制盒安装步骤

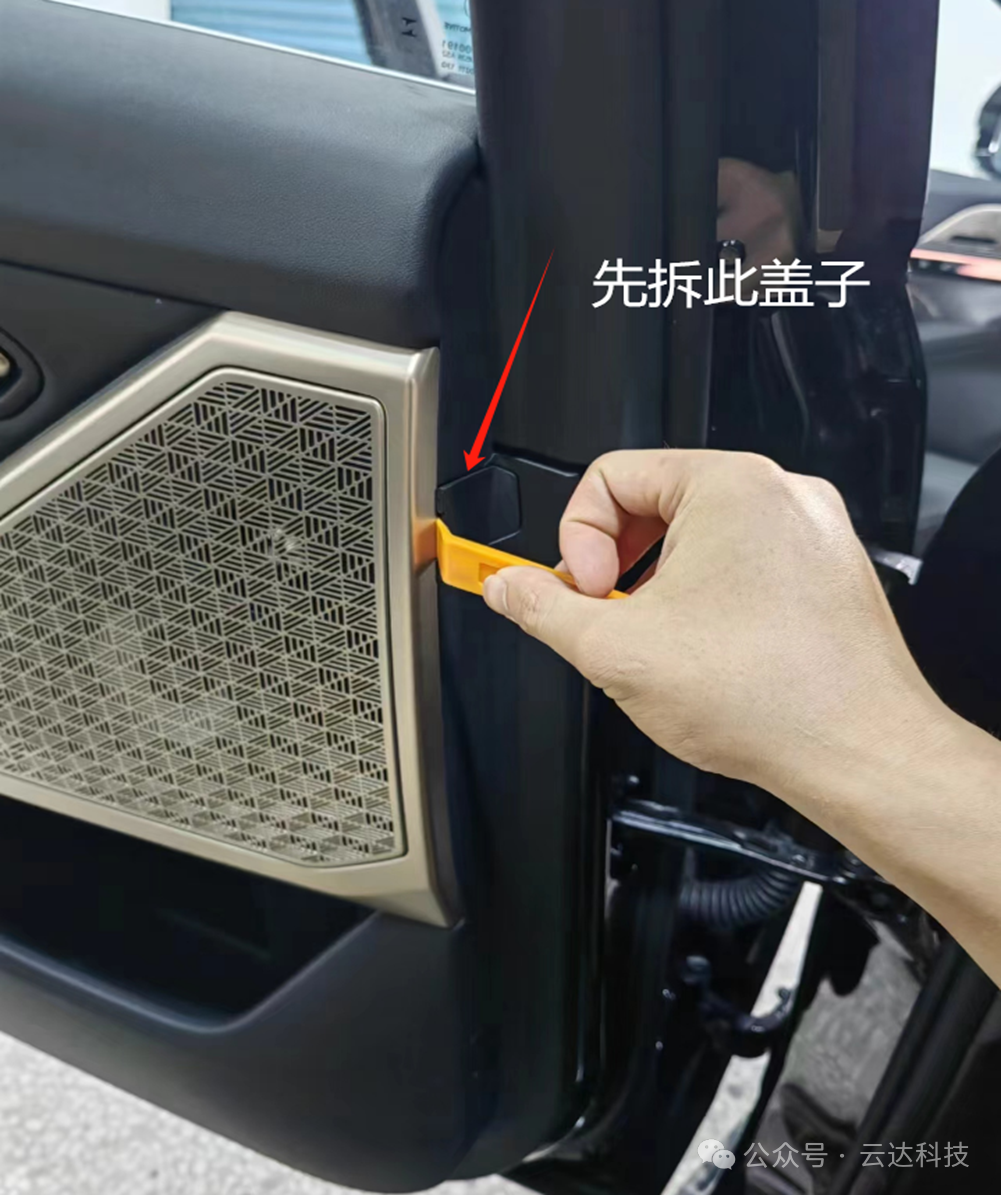

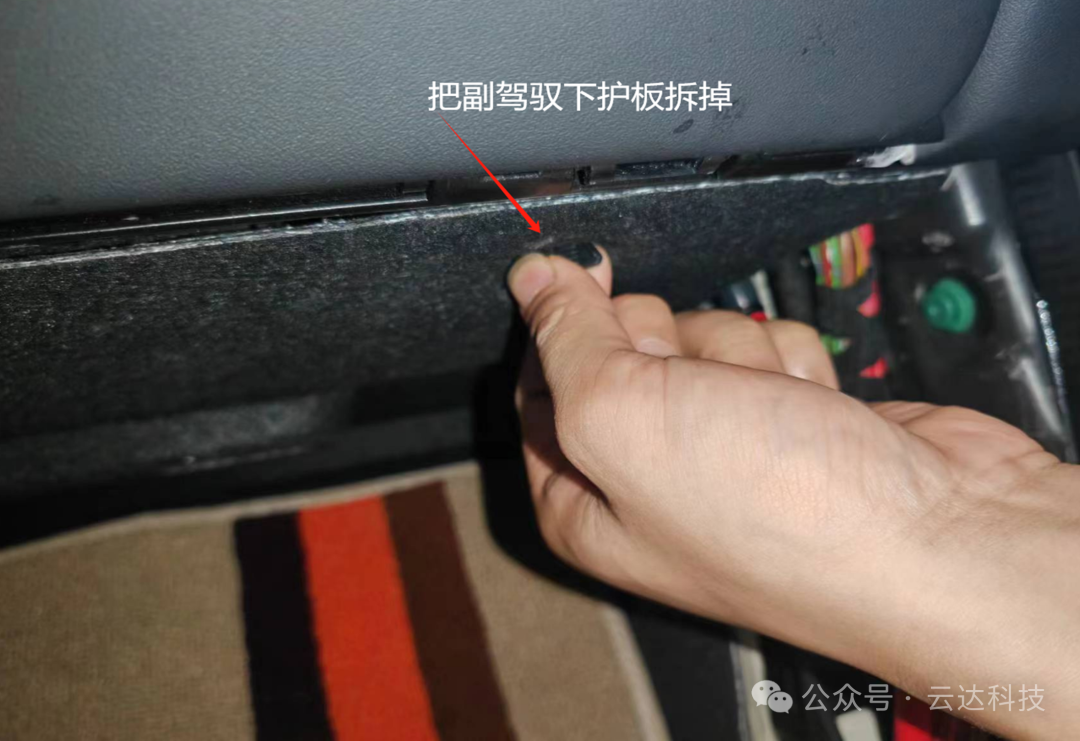

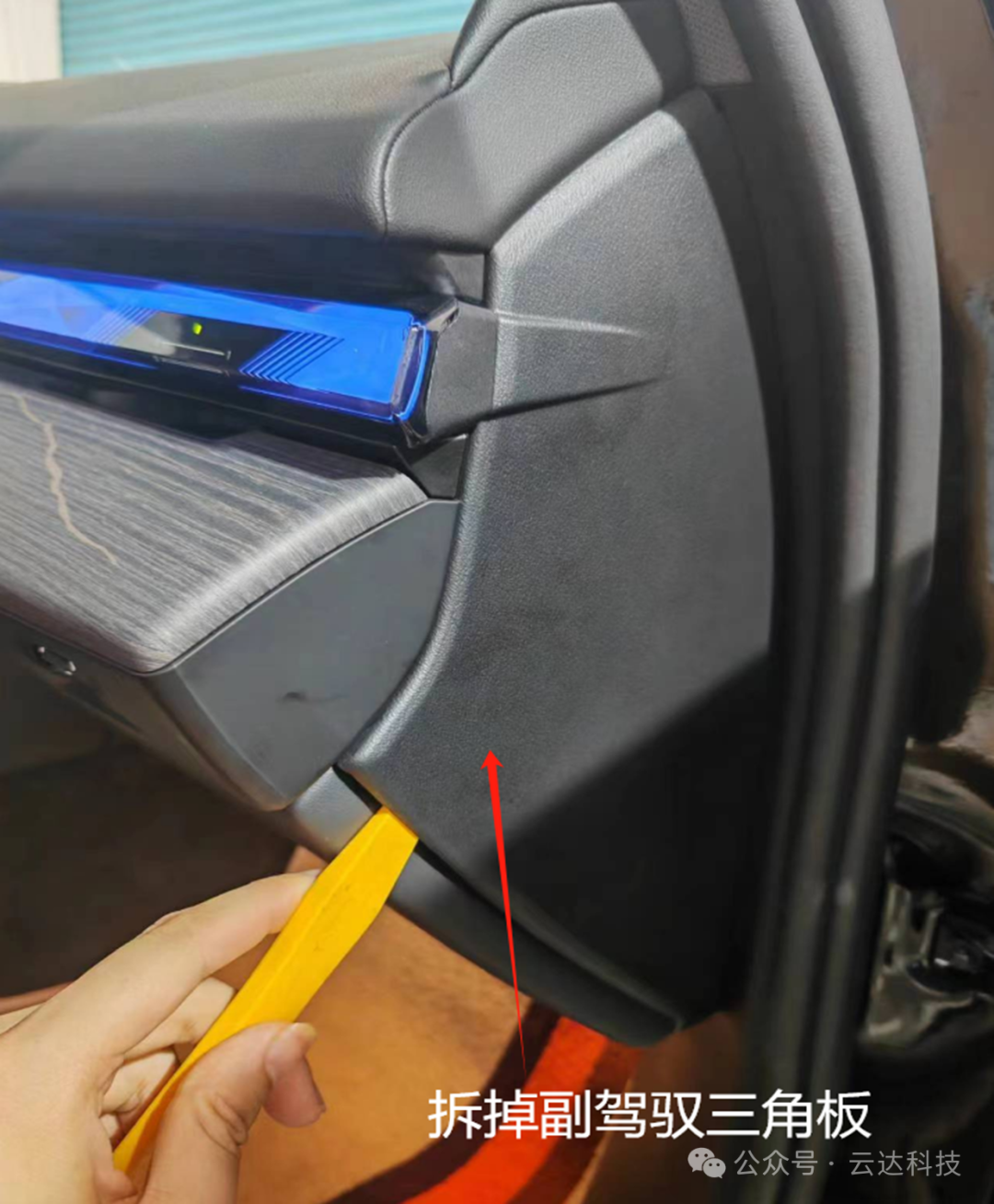

拆掉副驾驶位三角板

宝马新5系G68后排水晶灯安装说明书

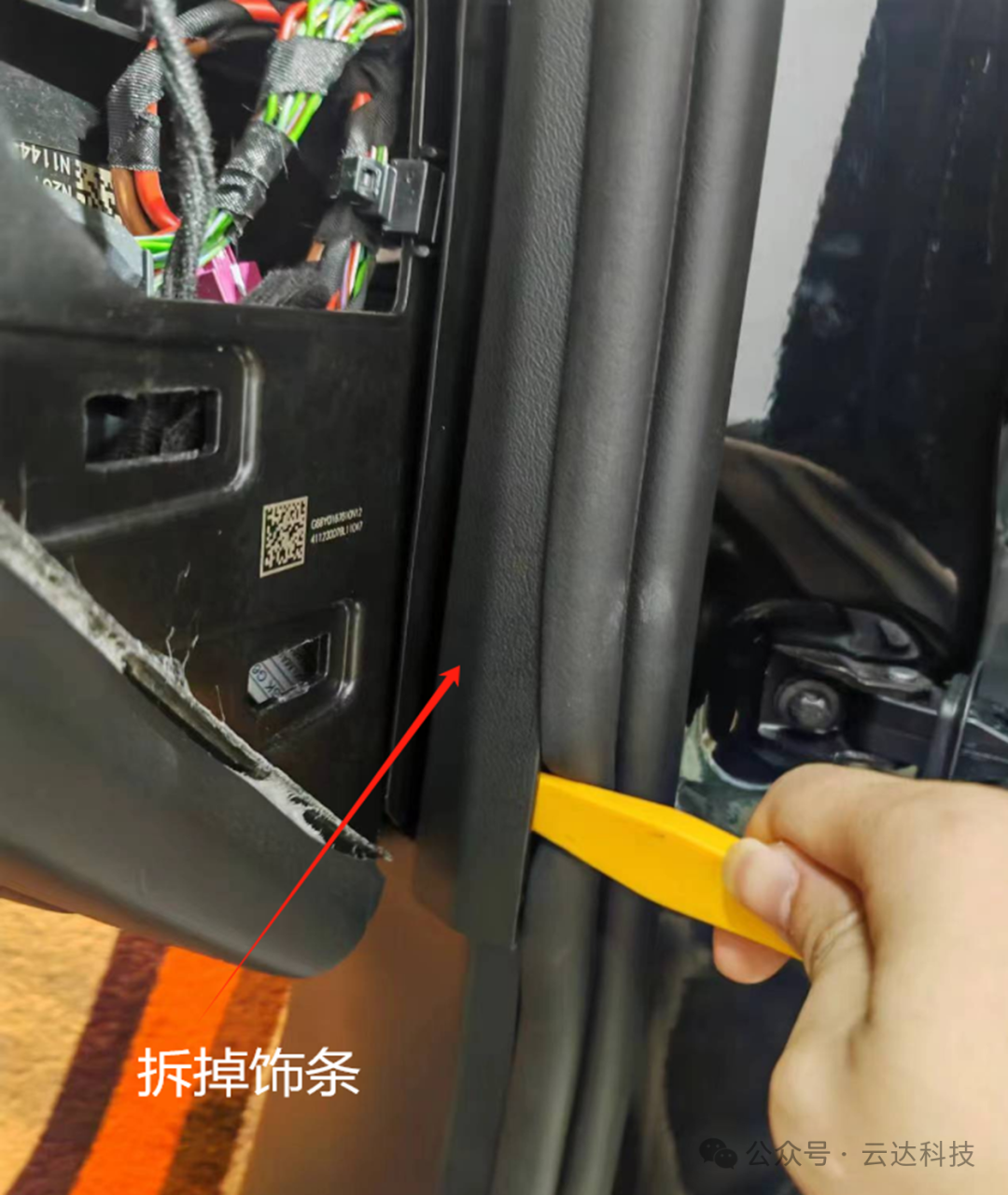

拆掉饰条

宝马新5系G68后排水晶灯安装说明书

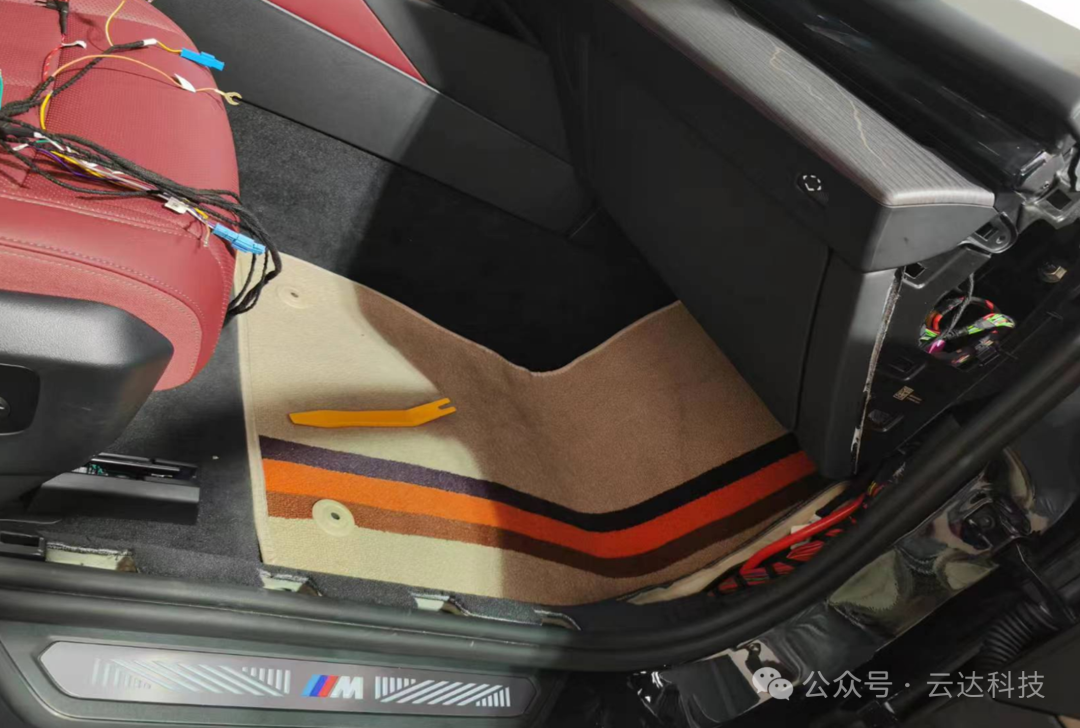

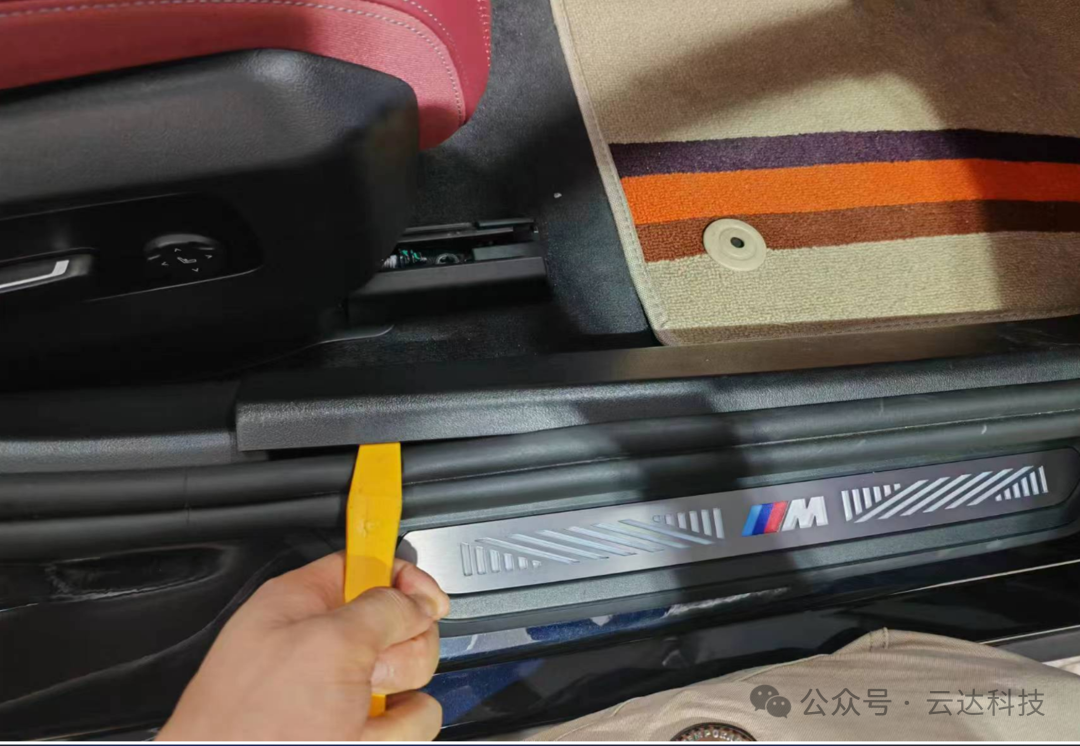

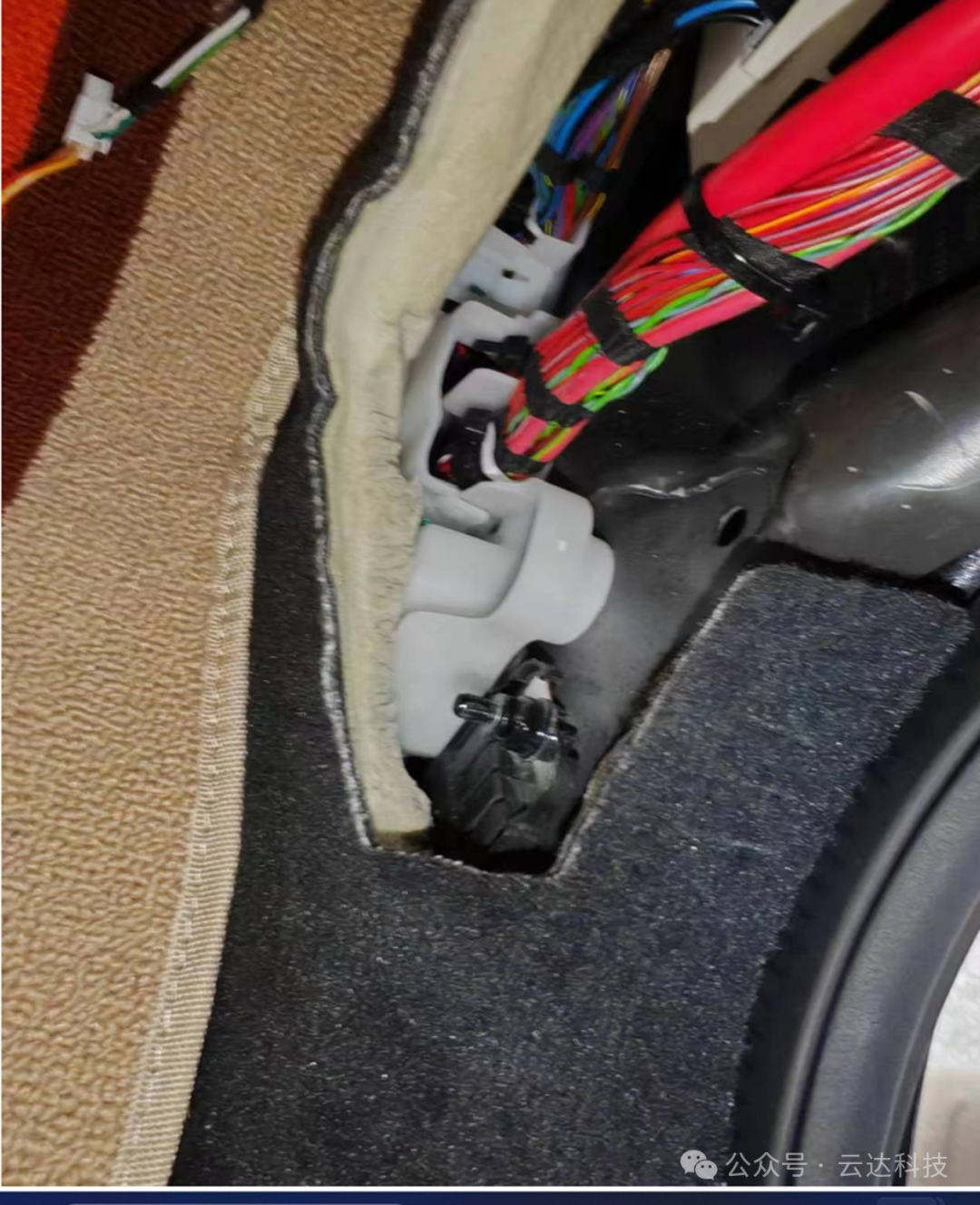

拆掉门坎装饰板

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

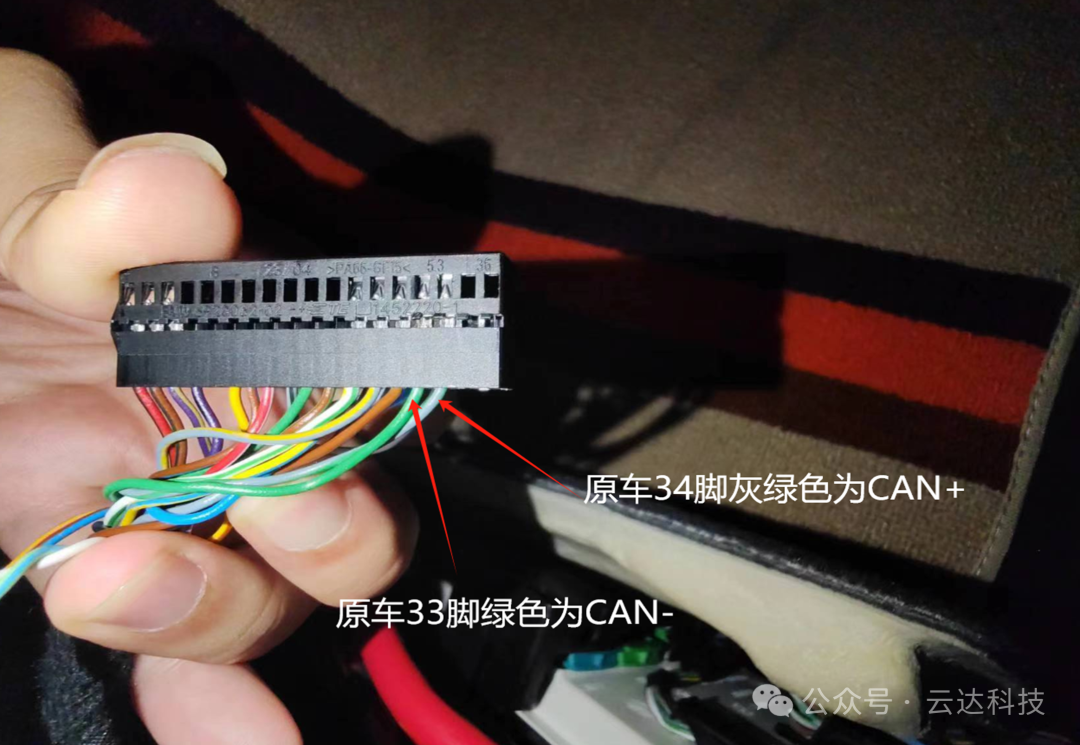

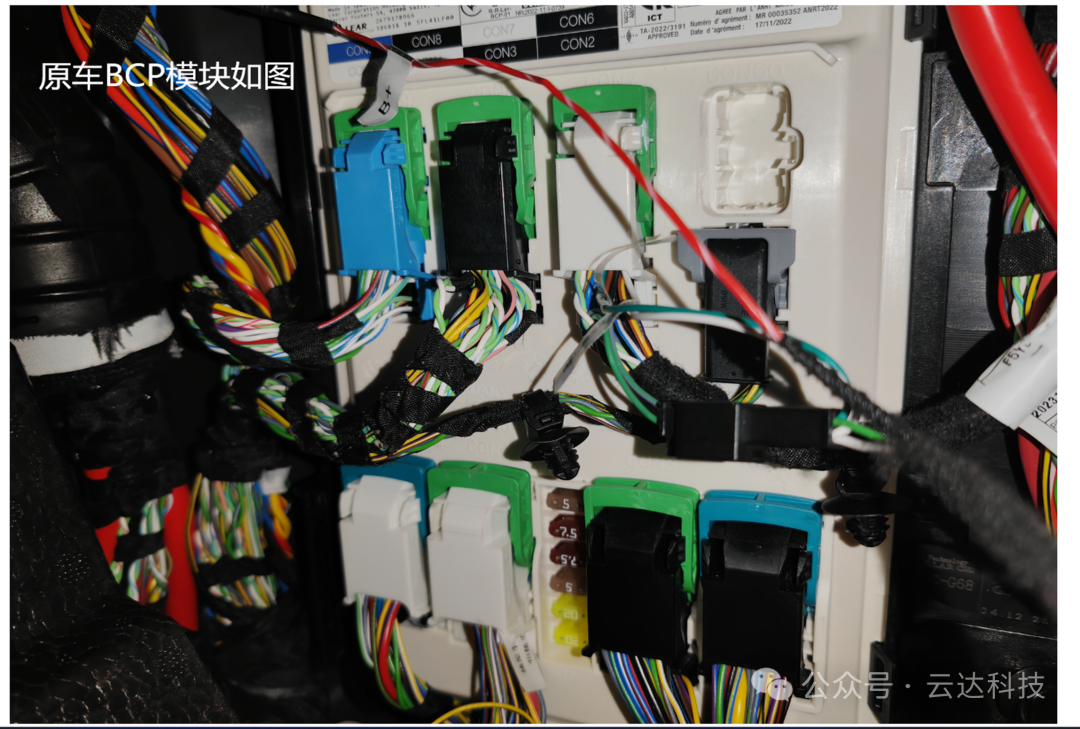

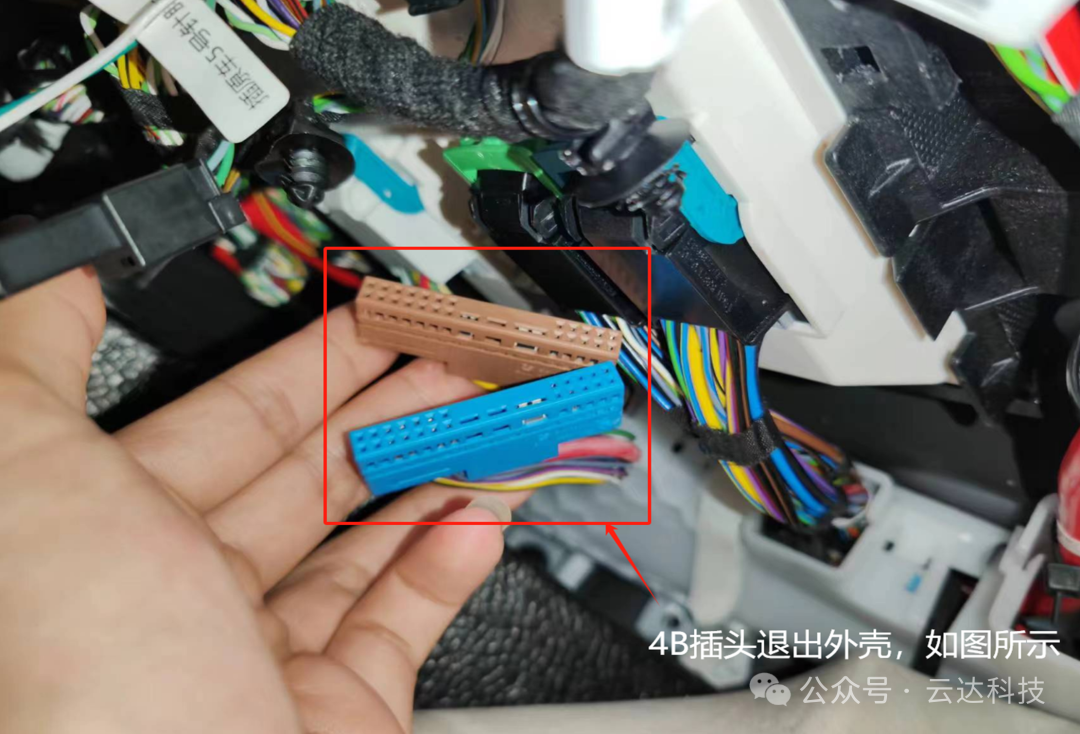

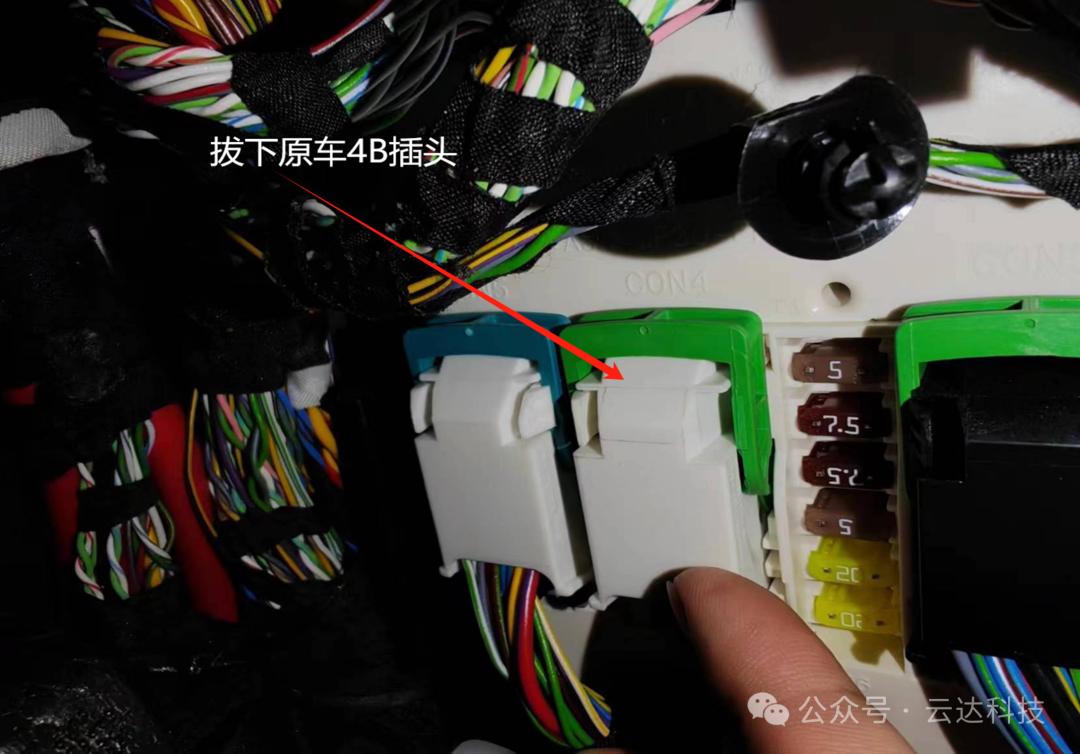

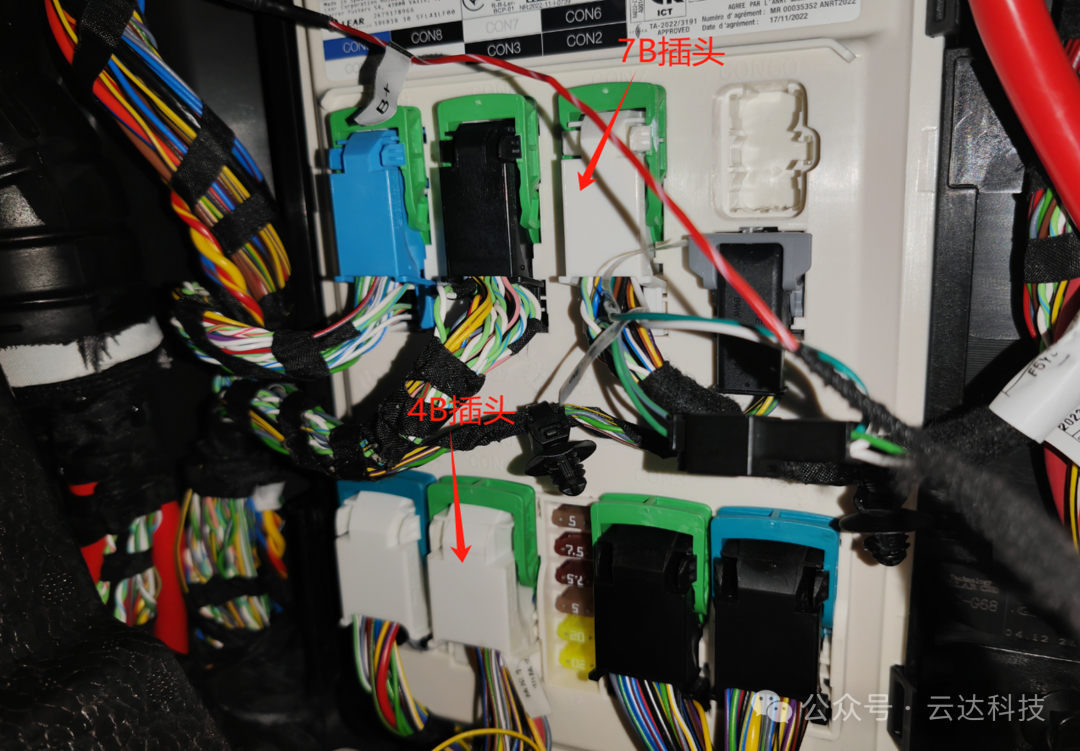

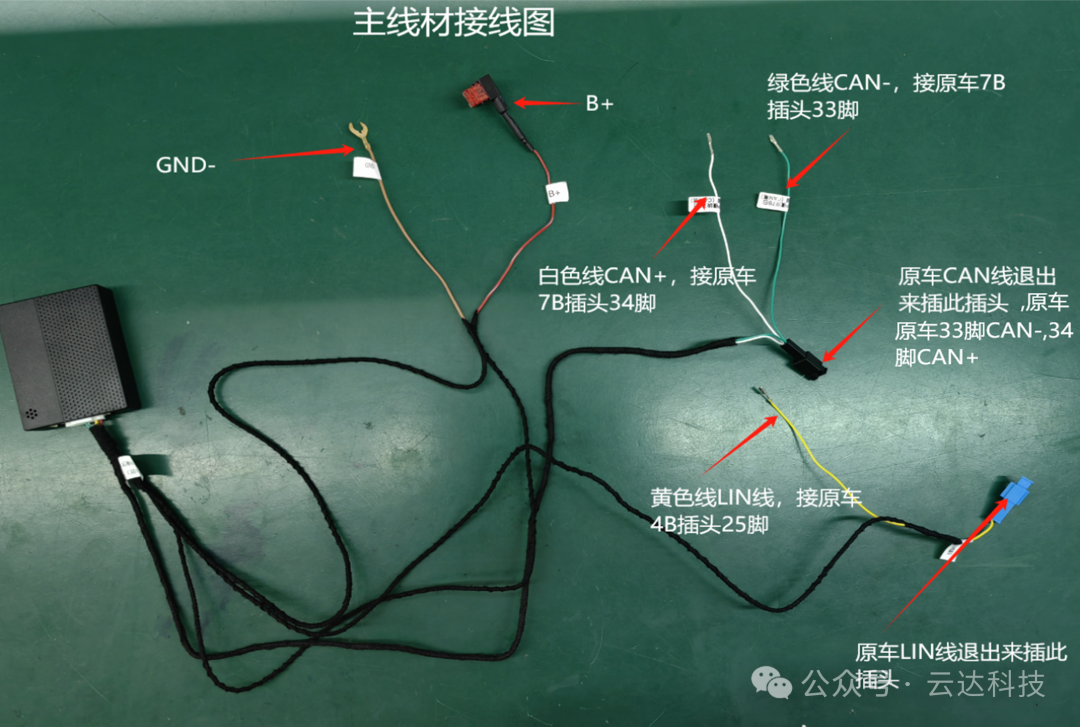

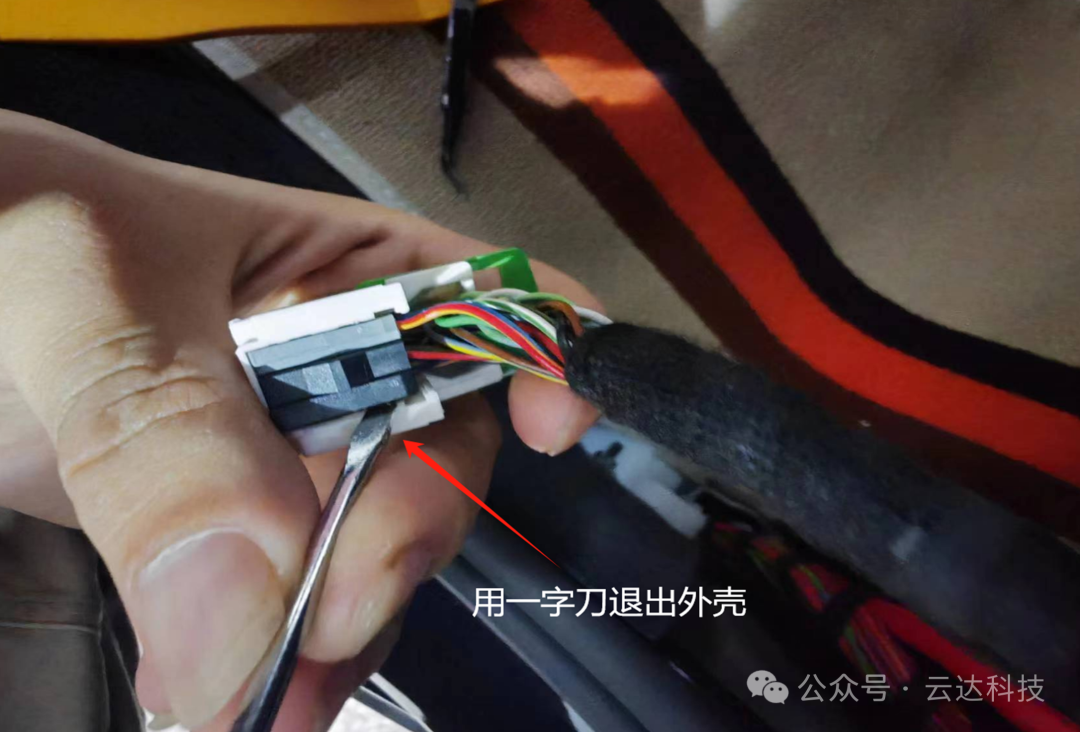

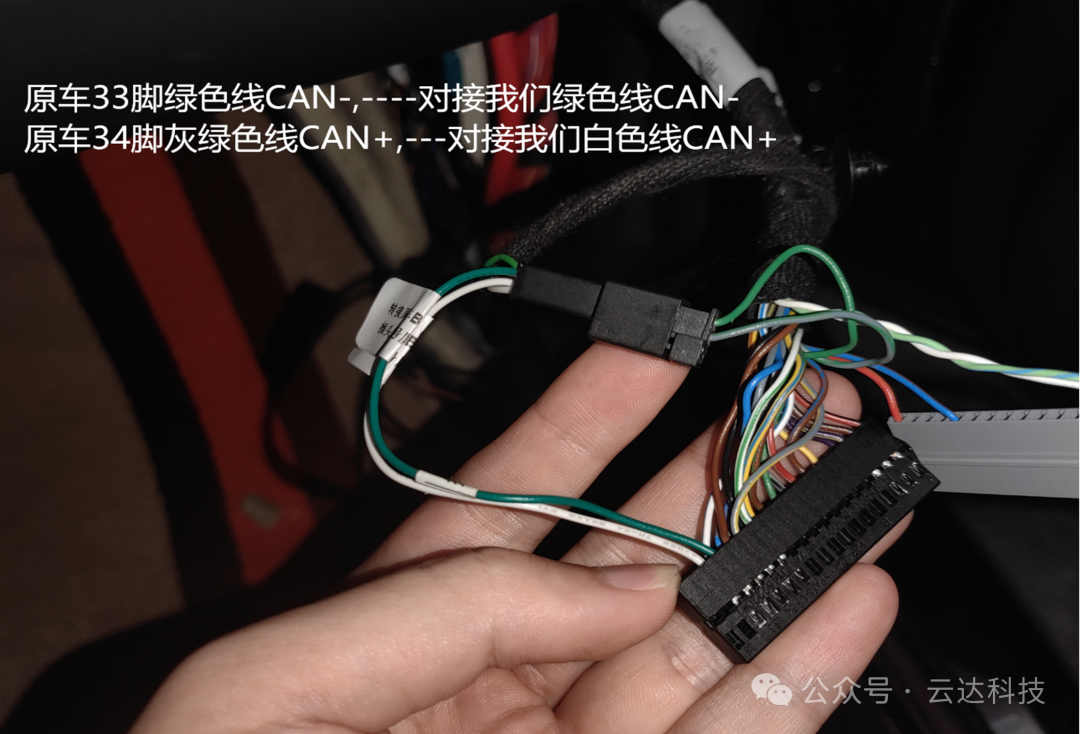

CAN线接线如下图

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

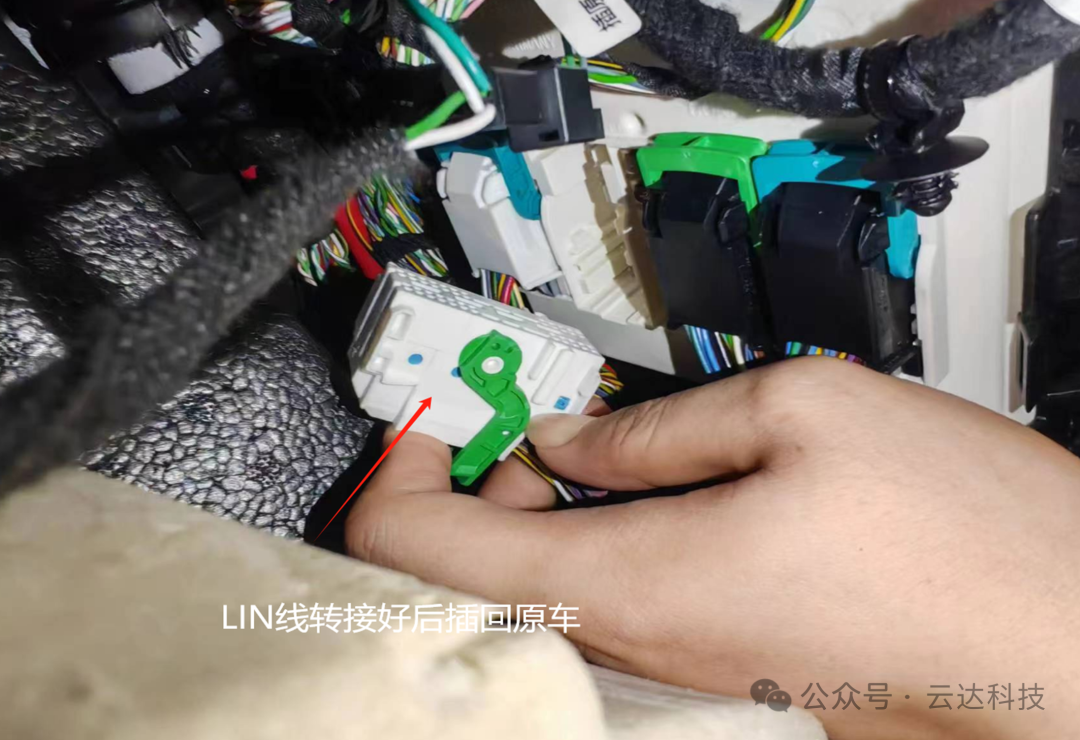

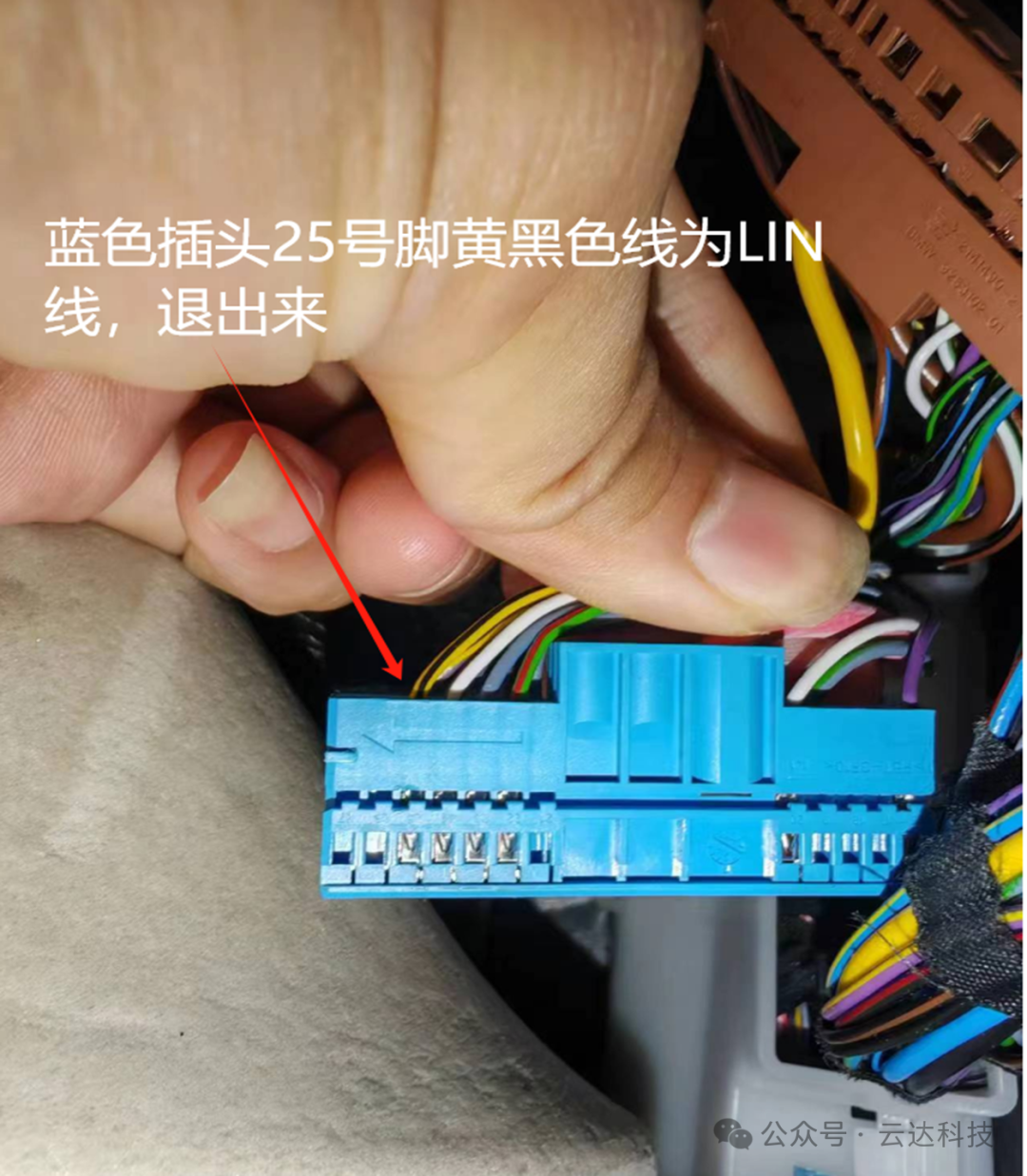

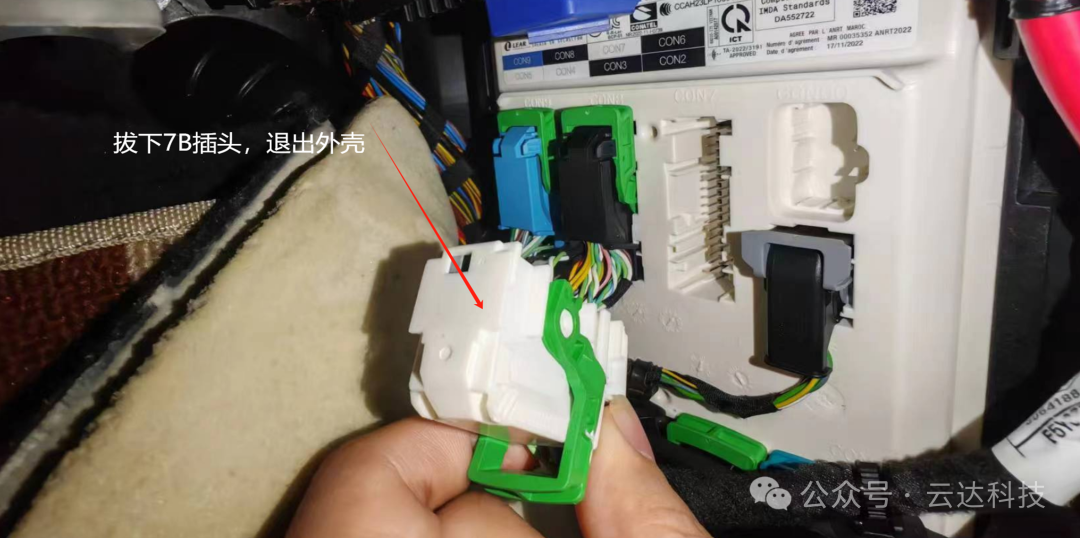

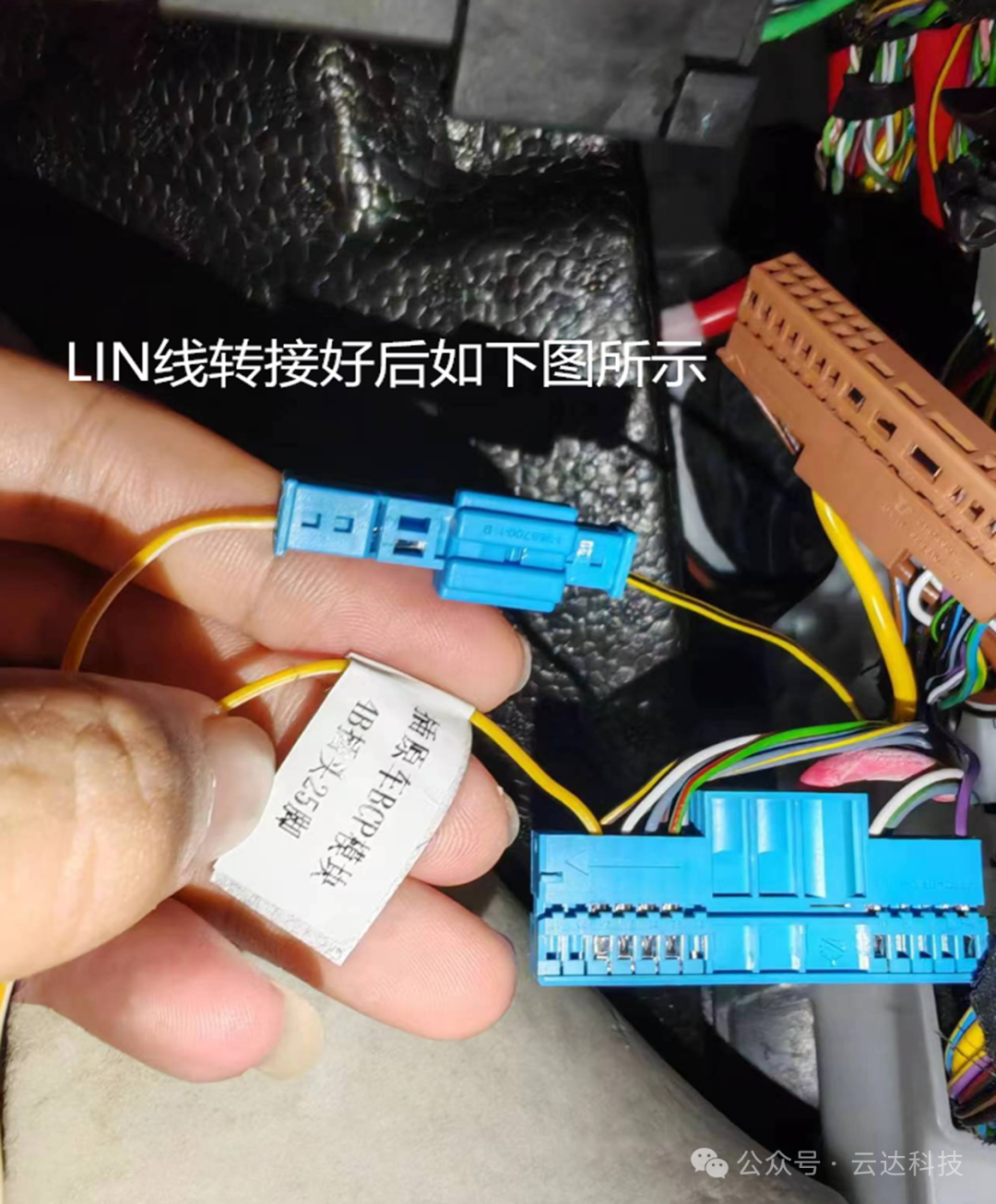

LIN线接线方式如下

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

宝马新5系G68后排水晶灯安装说明书

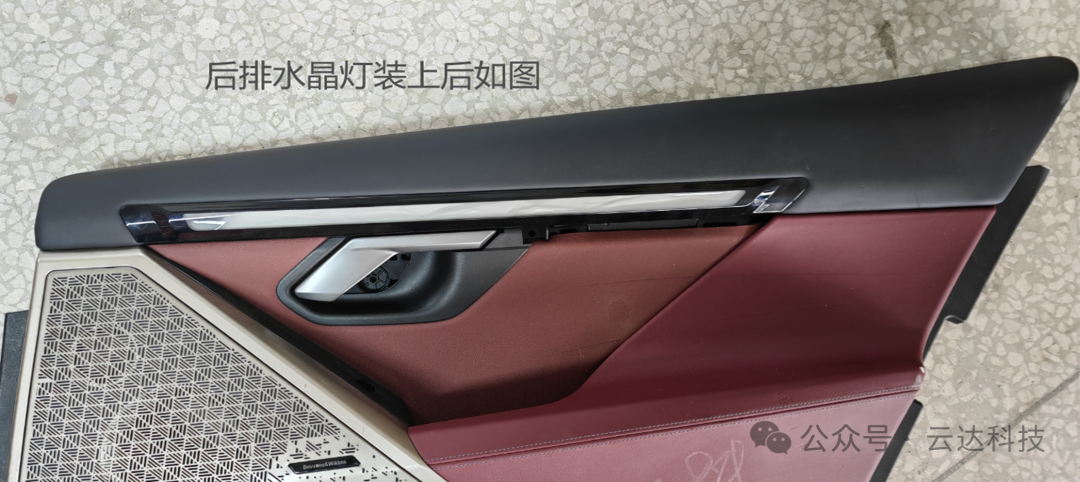

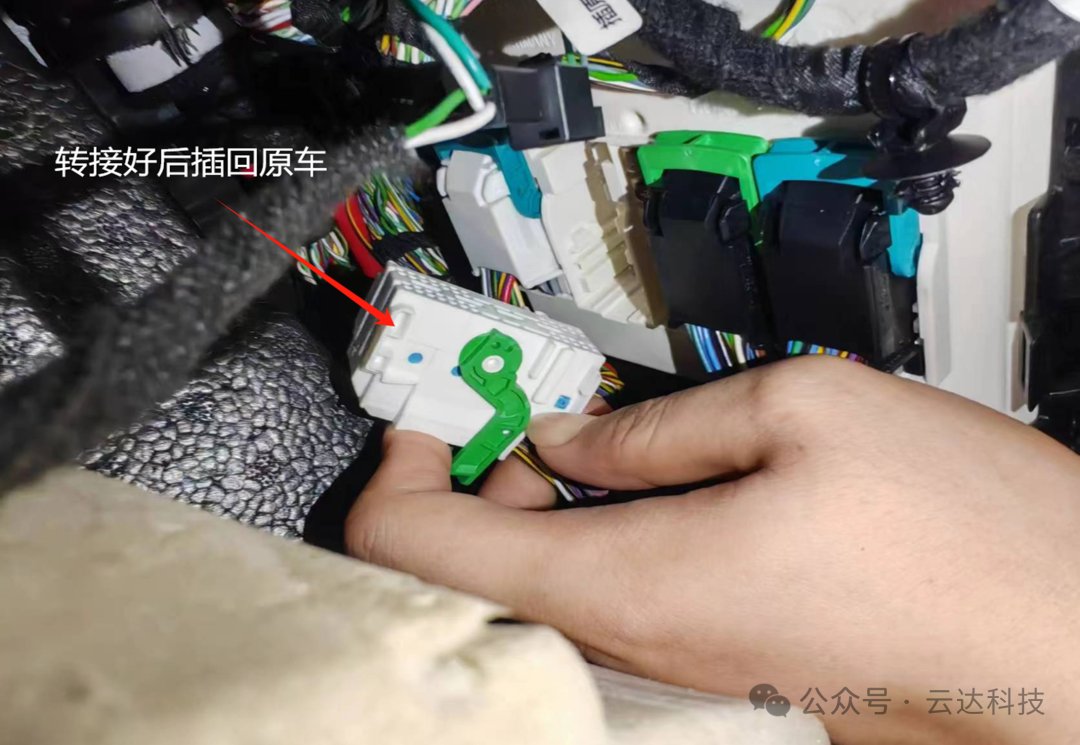

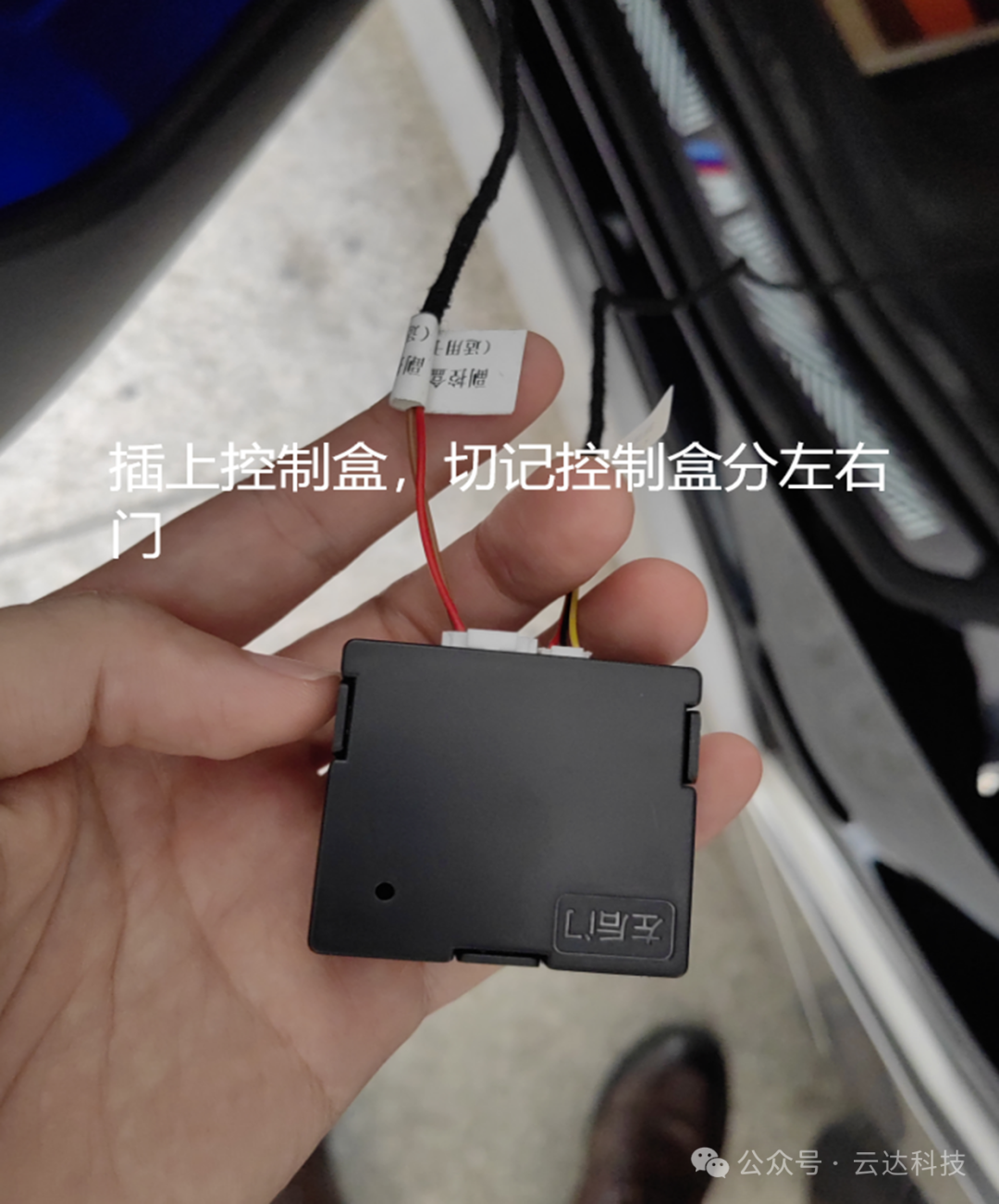

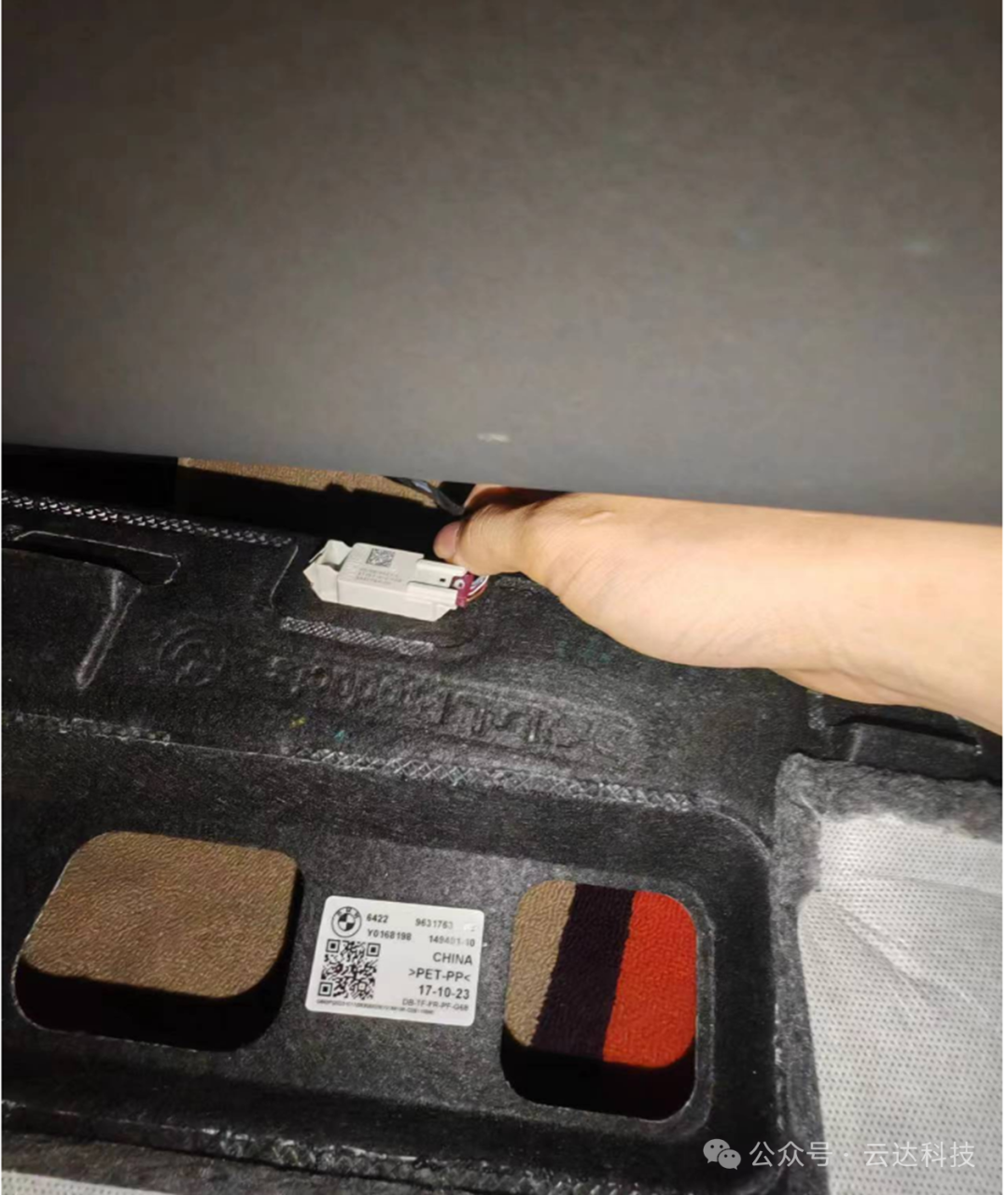

插上控制盒后复原,安装完成
