宝马汽车电气系统的设计与其他厂家有着相同的规律，但其电路图符号标注、文字标注、导线颜色的规定与其他厂家略有不同，因此在阅读电路图前，需要了解宝马汽车电路图的特点及电路图符号的表示方法。

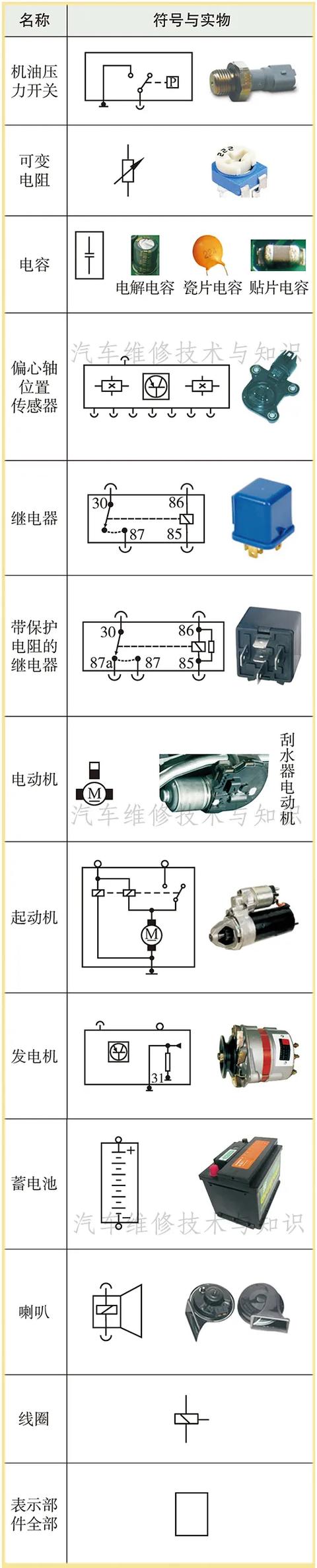

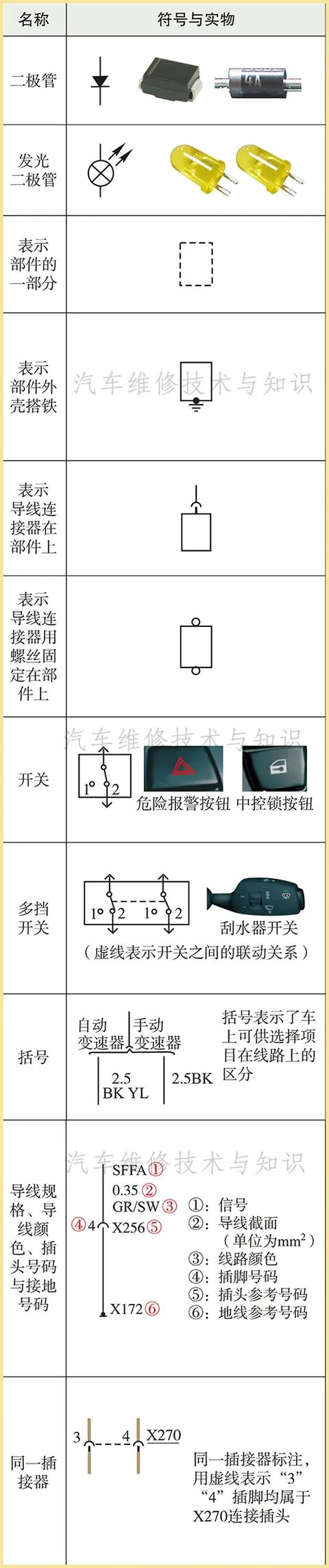

1.宝马汽车电路图符号及实物对照

2.宝马汽车电器代码说明

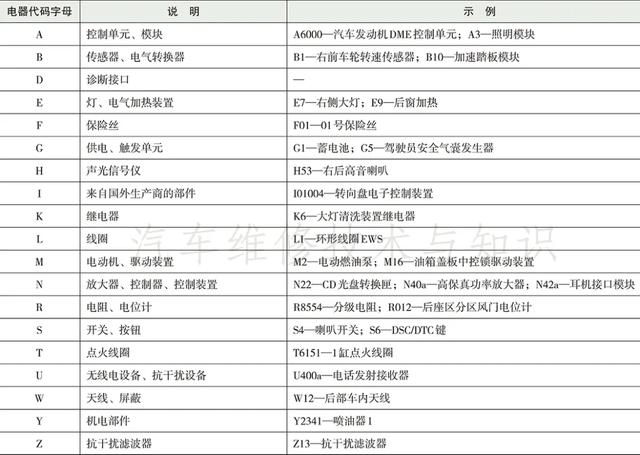

宝马汽车电器代码由字母和数字两部分组成。代码前部分是字母，表示电器种类;代码后部是数字，表示编号;一般电器代码下面注明电器名称。具体说明如下：

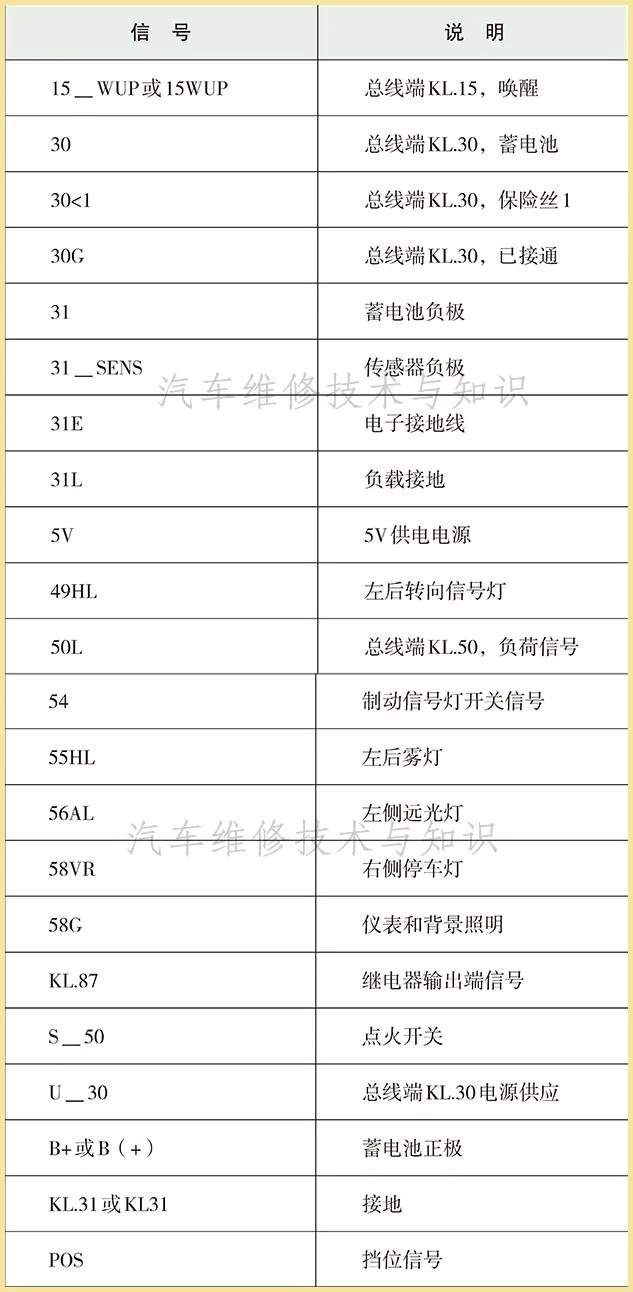

3.宝马汽车电路图信号说明

4.宝马汽车电路图导线的标识

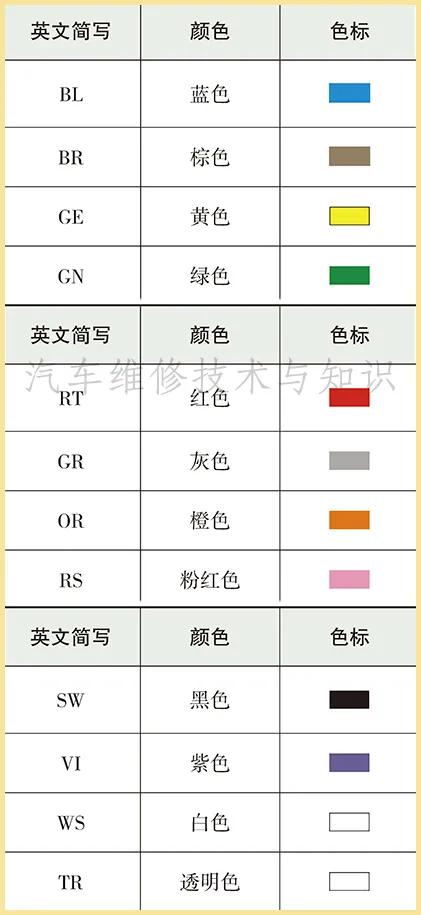

为便于识别和检修汽车用电设备，宝马汽车电路中的低压导线通常由不同的颜色组成，并在电路图上用导线颜色的字母代号标注出。宝马汽车电路图导线颜色及英文简写如下：

导线除了用颜色进行标识外，还需注明导线的粗细，即导线的截面积(单位为mm²)。

例如，0.35GE/BR代表主色为黄色、辅色为棕色、截面积为0.35mm²的导线;0.5SW/VI代表主色为黑色、辅色为紫色、截面积为0.5mm²的导线;4.0RT代表红色、截面积为4.0mm²的导线。

5.宝马汽车电路图识读说明

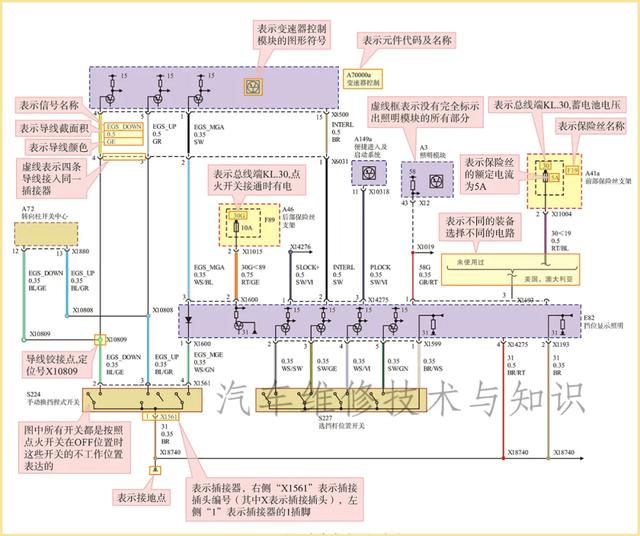

下图为宝马汽车电路图识读说明，图中指示出常见图形、符号和代号所表示的意义。(请点击图片放大看)
